Продукт TimberX - фахверкові будинки
Фахверкові будинки з виразною дерев'яною конструкцією, великими світловими прорізами та точним заводським виготовленням.
Задача
Кожен, хто інтегрує крокв'яні системи у свої проєкти, стикається з власним колом викликів. Залежно від вашої ролі, неефективні рішення б'ють по різних показниках: від фінансових збитків до репутаційних втрат.
Рішення
Дерев'яні ферми з металозубчатими пластинами подаються як інженерний продукт для швидкого й прогнозованого будівництва, а не як ручна збірка на об'єкті.
Інженерний підхід
Розрахунок, контроль геометрії та готовність до монтажу замінюють ручну "підгонку" конструкції на майданчику.
Інженерія
Створюється точний цифровий двійник з розрахунком кожної деталі, а не ручне рішення без моделювання.
Норми
Конструкції перевіряються за Eurocode 5 з урахуванням снігових та вітрових навантажень конкретної зони.

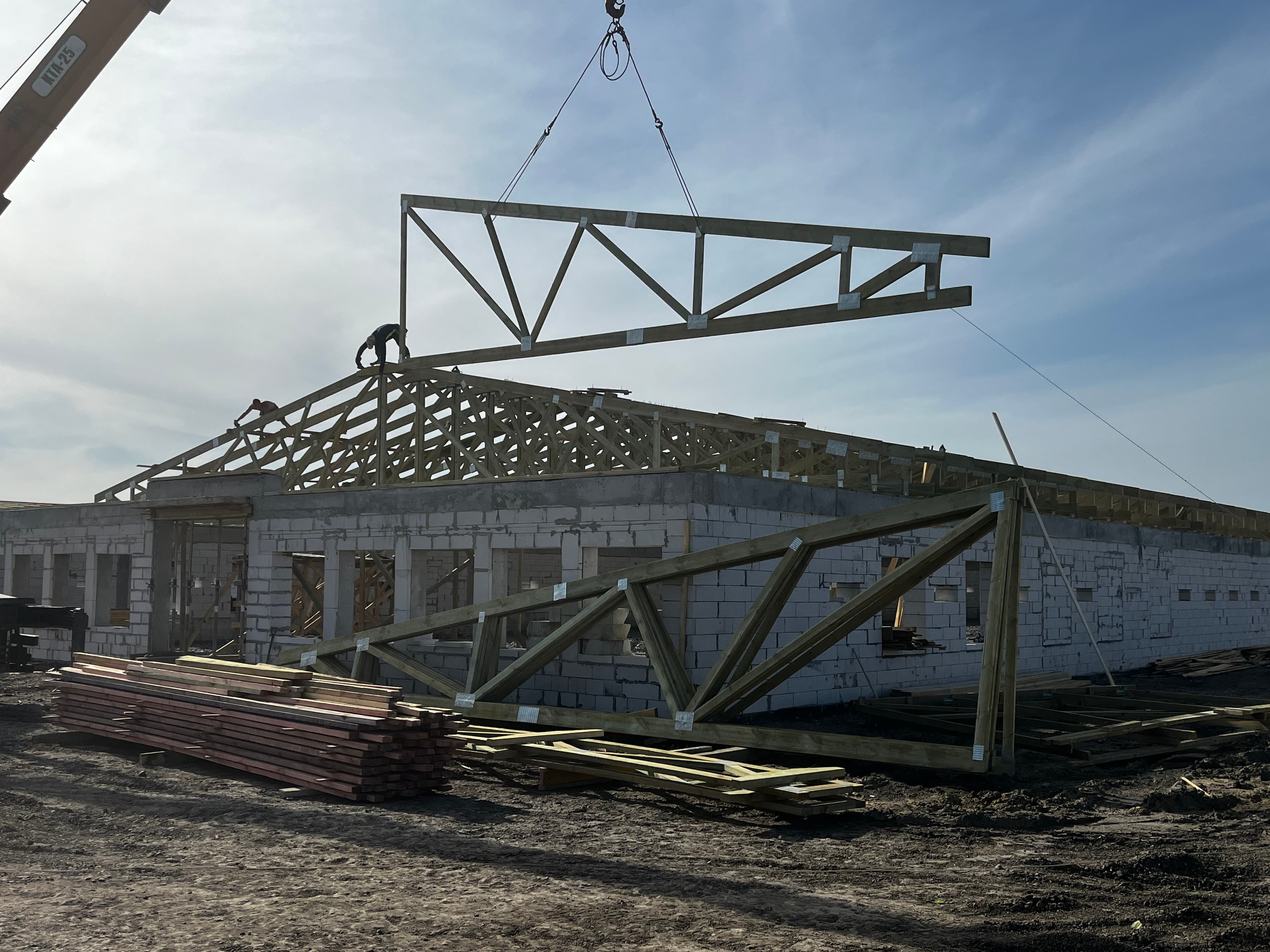

Монтаж

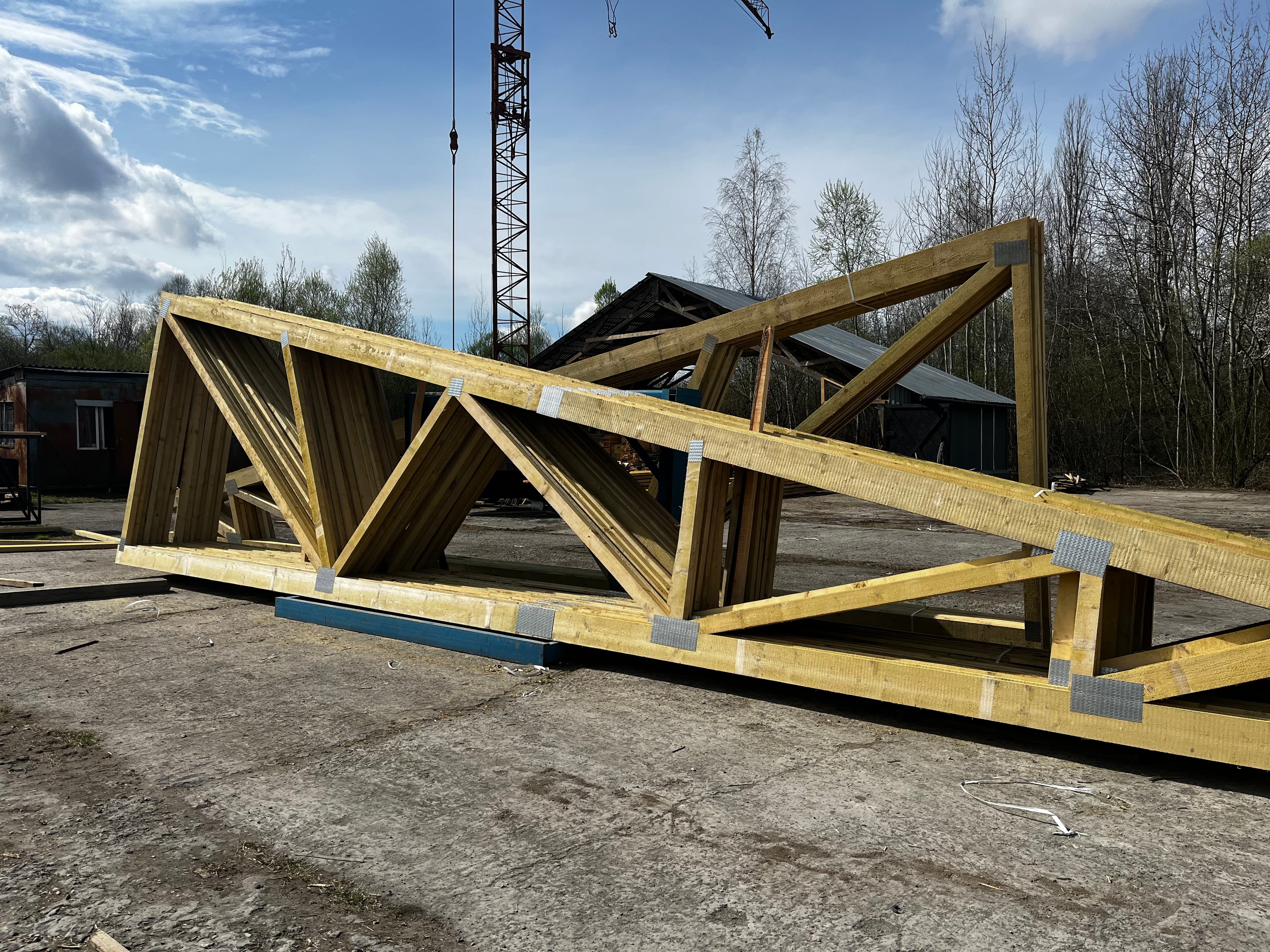

Готові елементи постачаються на об'єкт без необхідності підрізання та доробок за місцем.
Масштаб

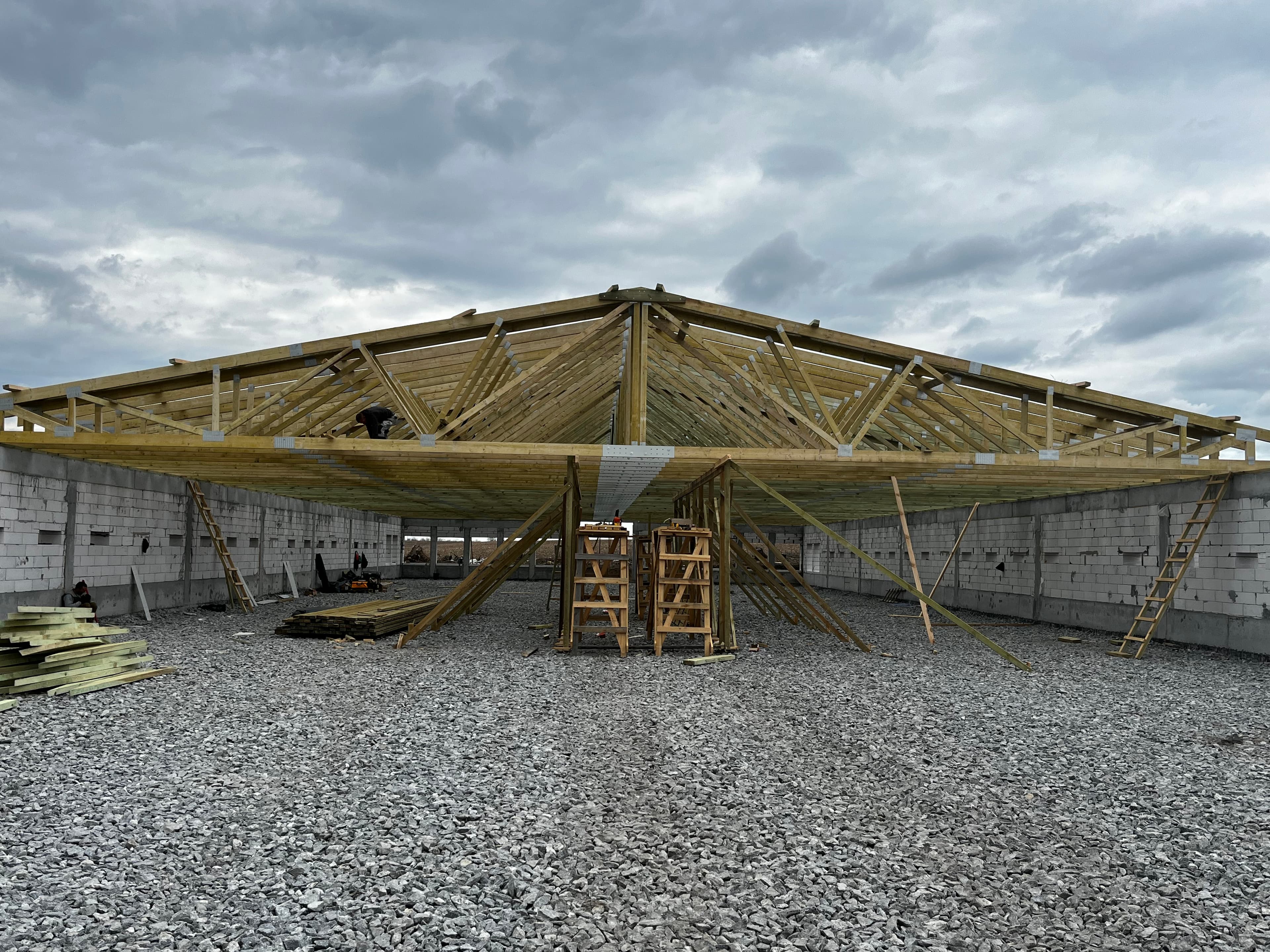

Підхід працює для серійної житлової забудови, складських комплексів і великопролітних комерційних об'єктів.
Сфера застосування
Ферми з металозубчатими пластинами працюють там, де важливі повторюваність конструкцій, швидкий монтаж і прогнозована логіка перекриття великих площ.
Швидке перекриття великих площ покрівлі з ідентичними параметрами та прогнозованим темпом реалізації.

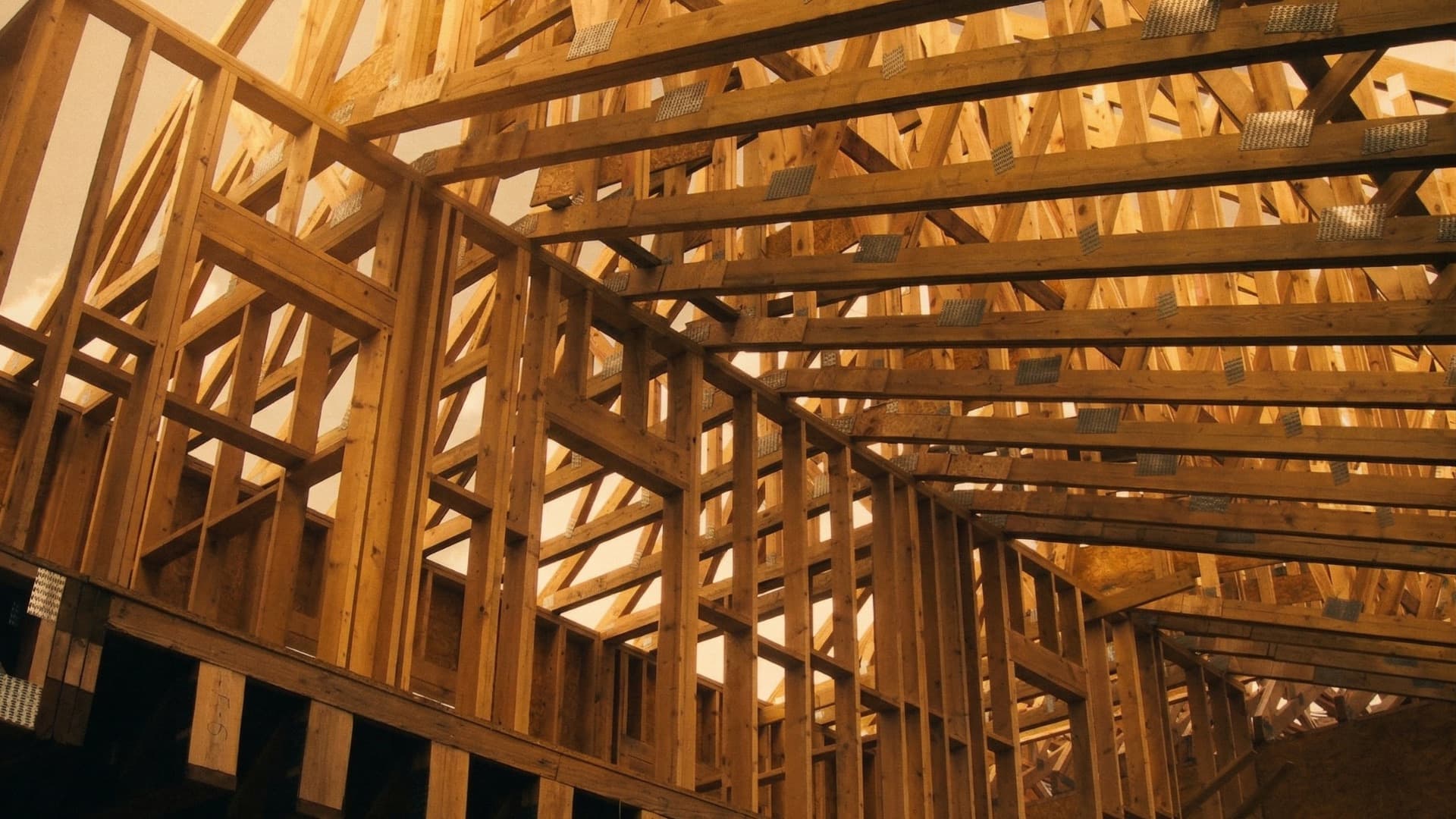

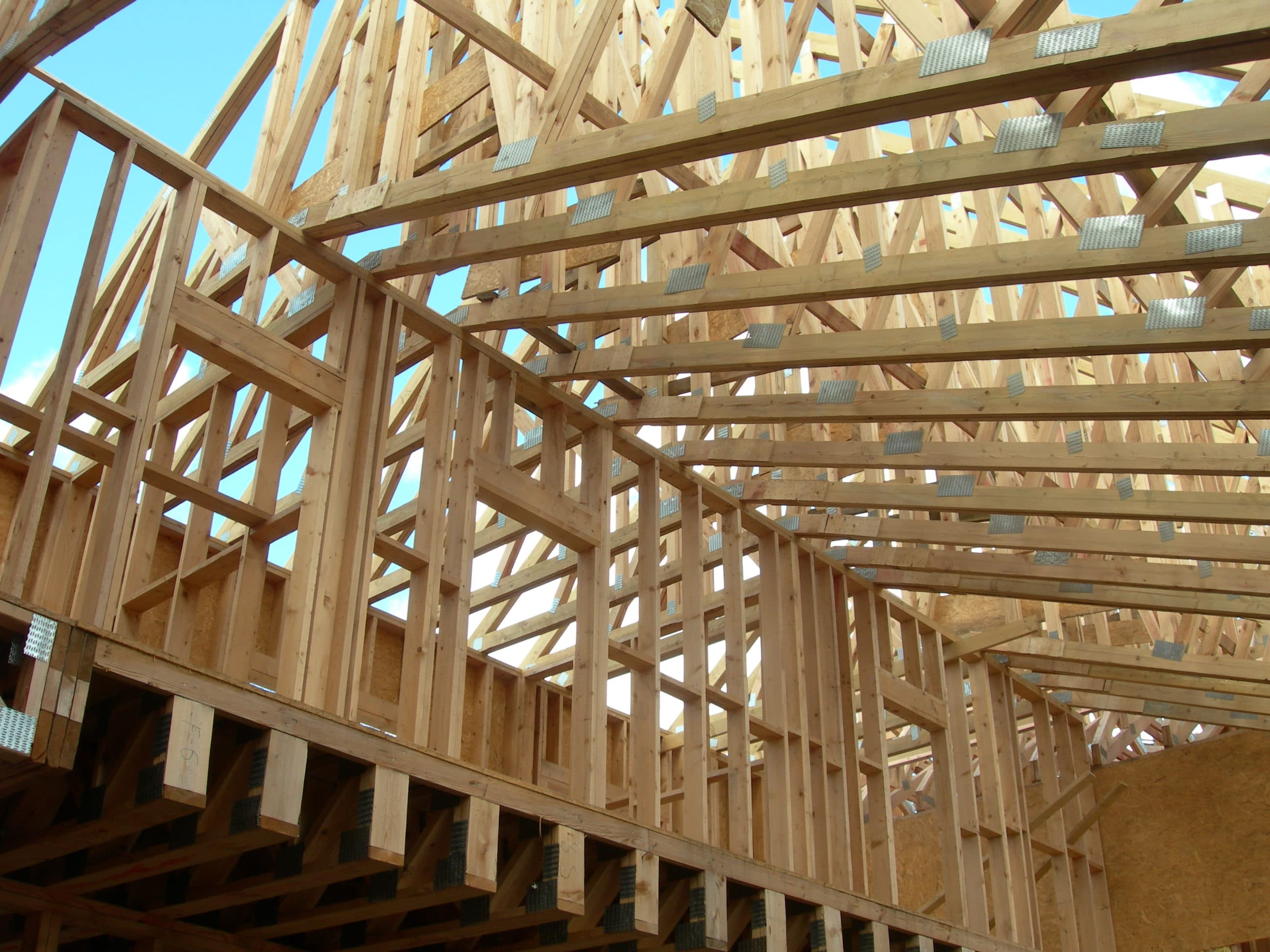

Серійне виробництво комплектів дахів для прискорення темпів забудови та повторюваності рішень.
Можливість перекриття прольотів до 22 м без проміжних опор для логістичних і виробничих сценаріїв.

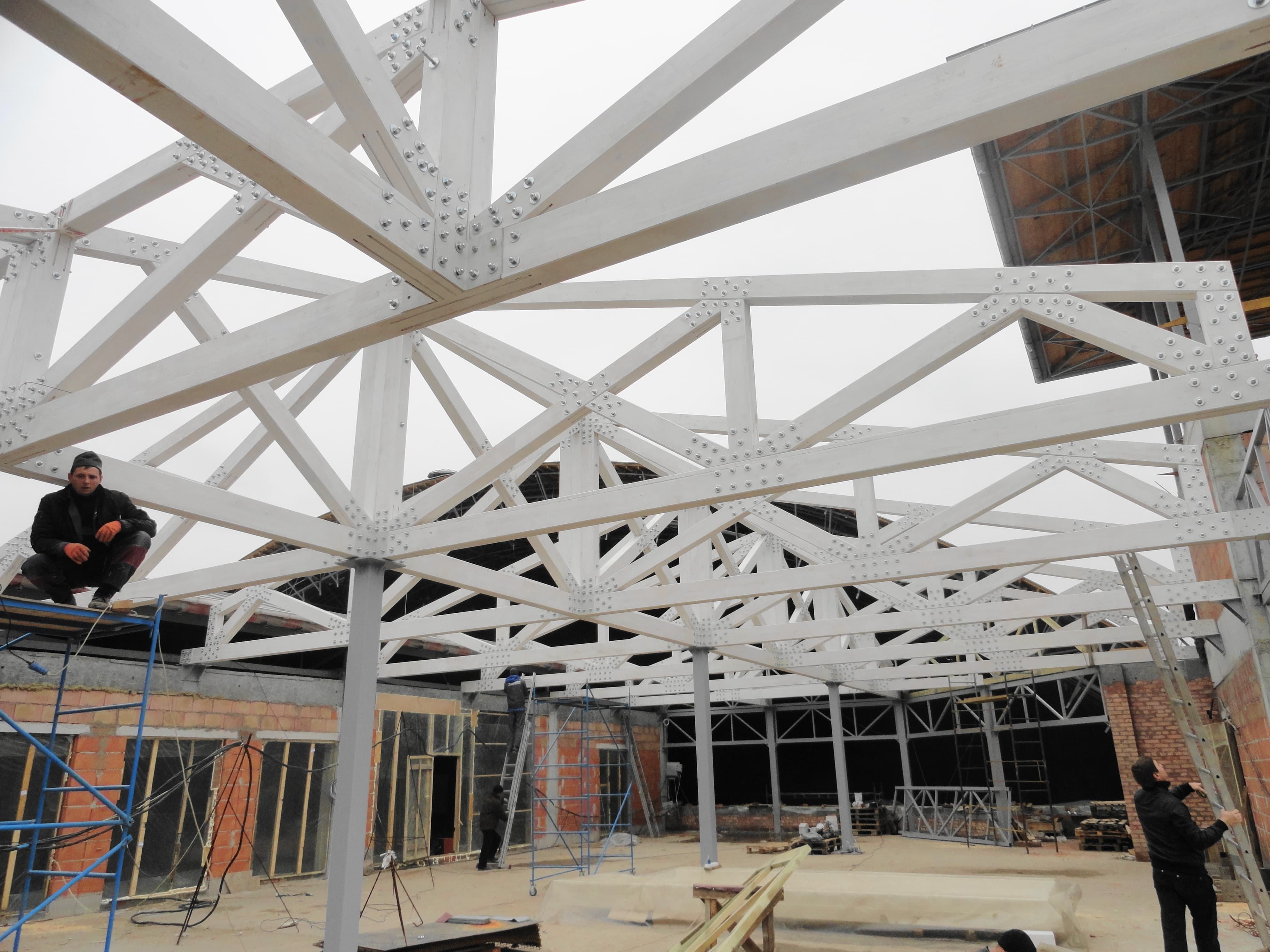

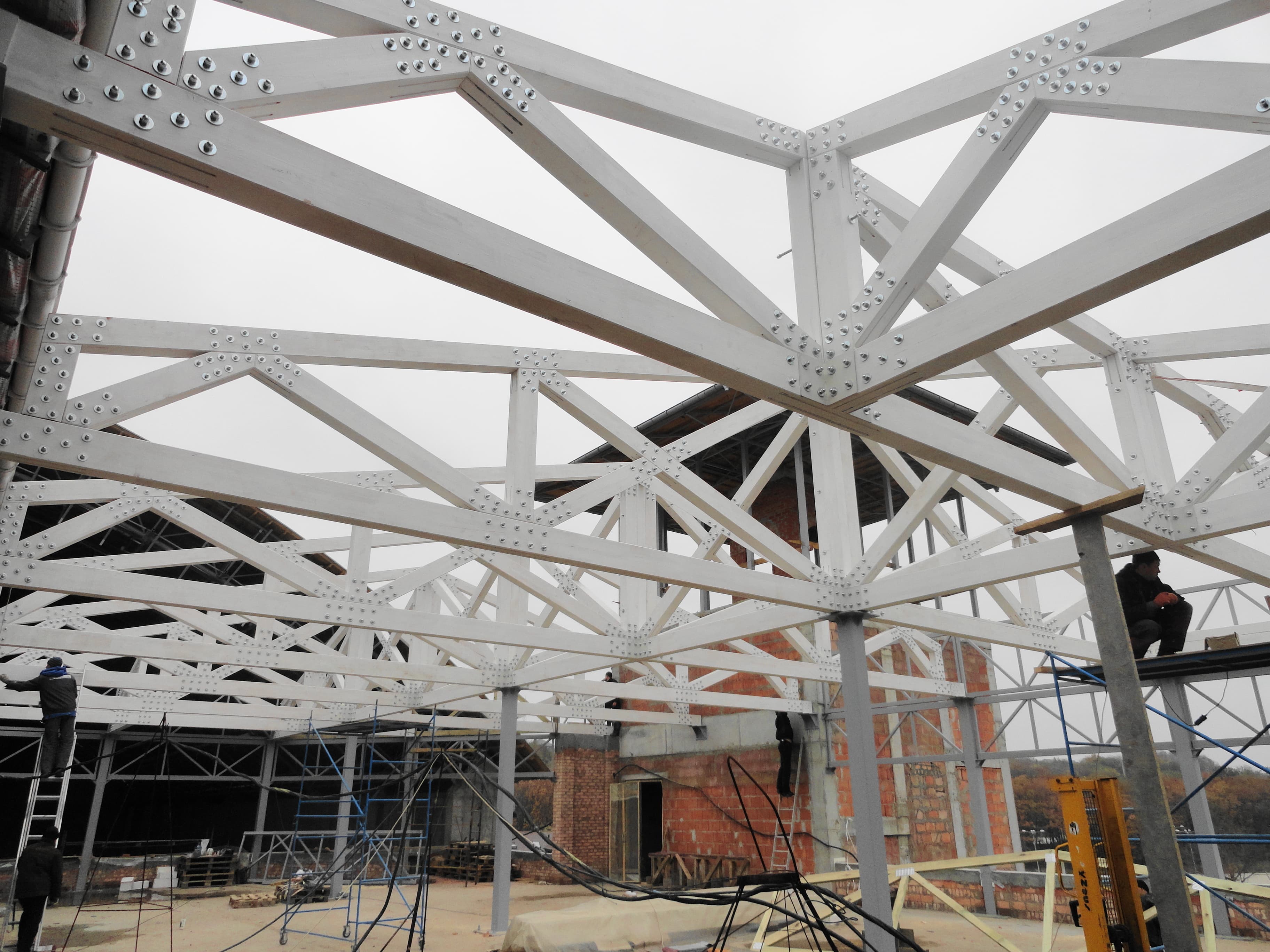

Для торгових, спортивних та адміністративних будівель, де важлива вільна площа без колон.
Case 01
Задача:
Перекрити значну площу комерційного призначення без внутрішніх опорних колон.
Рішення:

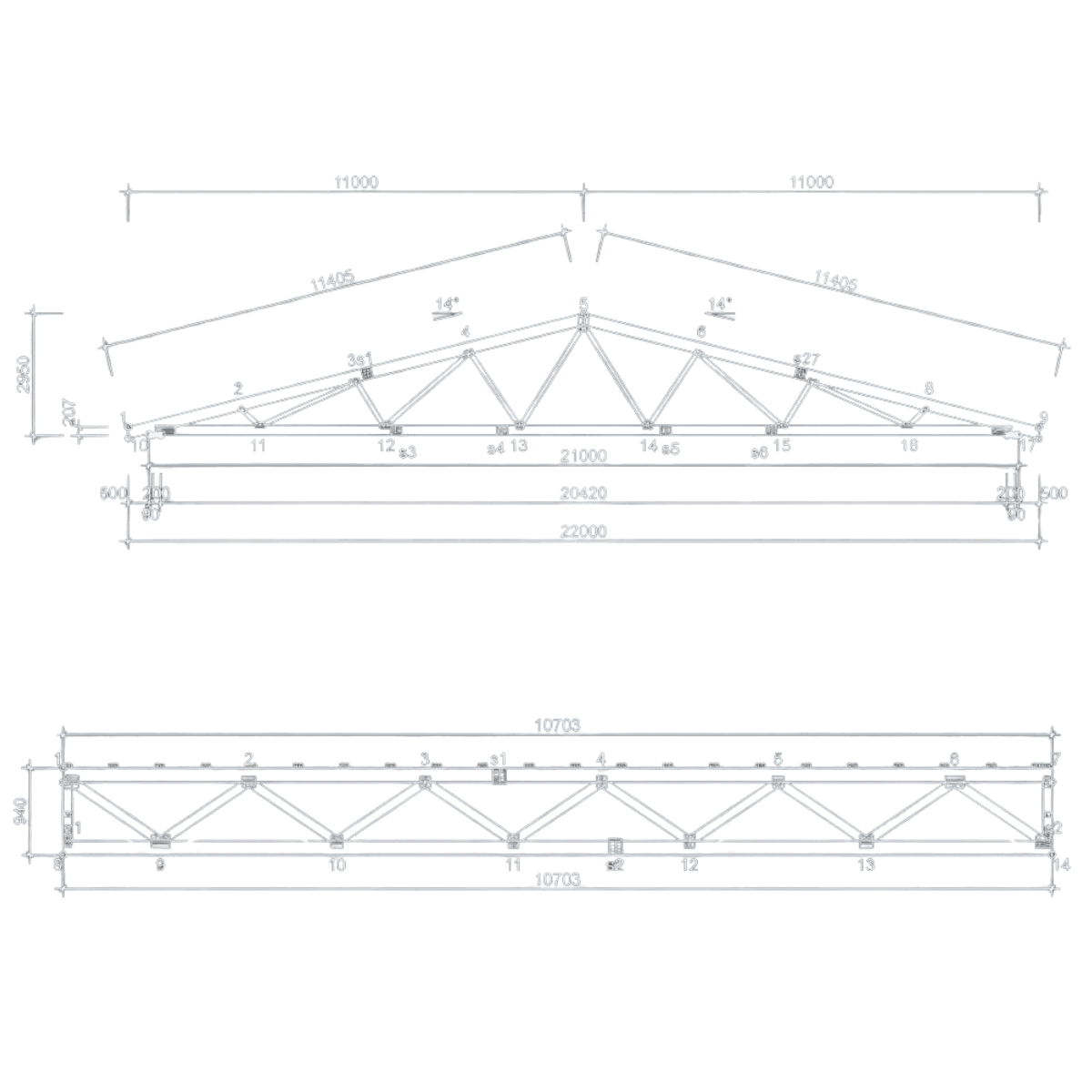

Спроєктовано ферму з прольотом 22 м на деревині 60 мм C22 із пластинами M14.
Результат:
Забезпечено максимальну корисну площу приміщення при високій несучій здатності конструкції.
22 м
проліт без внутрішніх опор
469 кг
вага однієї ферми
1370 N/m²
снігове навантаження
500 N/m²
вітрове навантаження
Case 02
Задача:
Оптимізація строків зведення ідентичних дахових систем у багатоквартирному будівництві.
Рішення:
Заміна традиційної кроквяної системи на серійний заводський префаб з повною ідентичністю вузлів.
Результат:
Монтаж покрівельної системи виконано у 3 рази швидше порівняно з традиційними методами.
800 мм
крок ферм
207 кг
вага ферми
850 N/m²
снігове навантаження
470 N/m²
вітрове навантаження
Специфікація
Проєктування та виробництво за міжнародними стандартами: повний контроль параметрів від розрахунку до фінального монтажу.
MiTek Pamir
Ліцензійний софт для розрахунку кожної крокви.
EN 1995 (Eurocode 5)
Розрахунок під реальні кліматичні навантаження об'єкта.
1-2 мм точність
Максимальне геометричне відхилення за рахунок заводської нарізки.
800-1000 мм
Оптимальний крок встановлення ферм для надійності покрівлі.
Прольоти до 30 м без опор
Можливість перекривати великі приміщення без внутрішніх стін та зайвих колон.

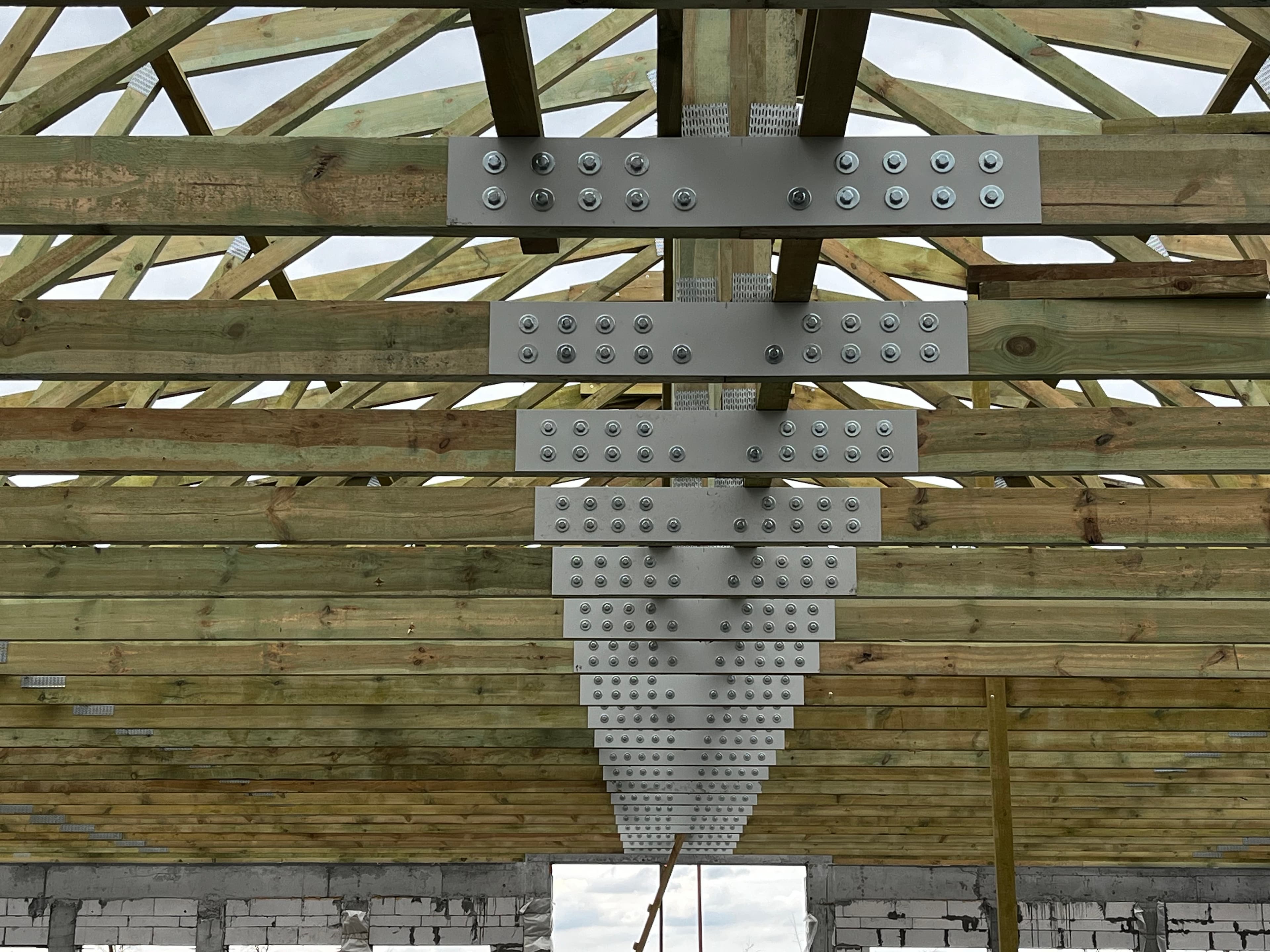

5 мм: Точність вузлів
Суворе позиціонування металозубчатих пластин забезпечує проектну міцність кожного з'єднання.
Деревина C22 / C24
Використовуємо лише калібровану сосну з підбором товщини заготовки 45–60 мм під розрахунок.
7–10 мм: Розрахункові прогини
Мінімальна деформація конструкції під навантаженням завдяки жорсткості вузлів.
ГАЛЕРЕЯ РОБІТ
Від серійних рішень для котеджних містечок до складних індустріальних об'єктів в Україні та Європі.
Бізнес-ефект

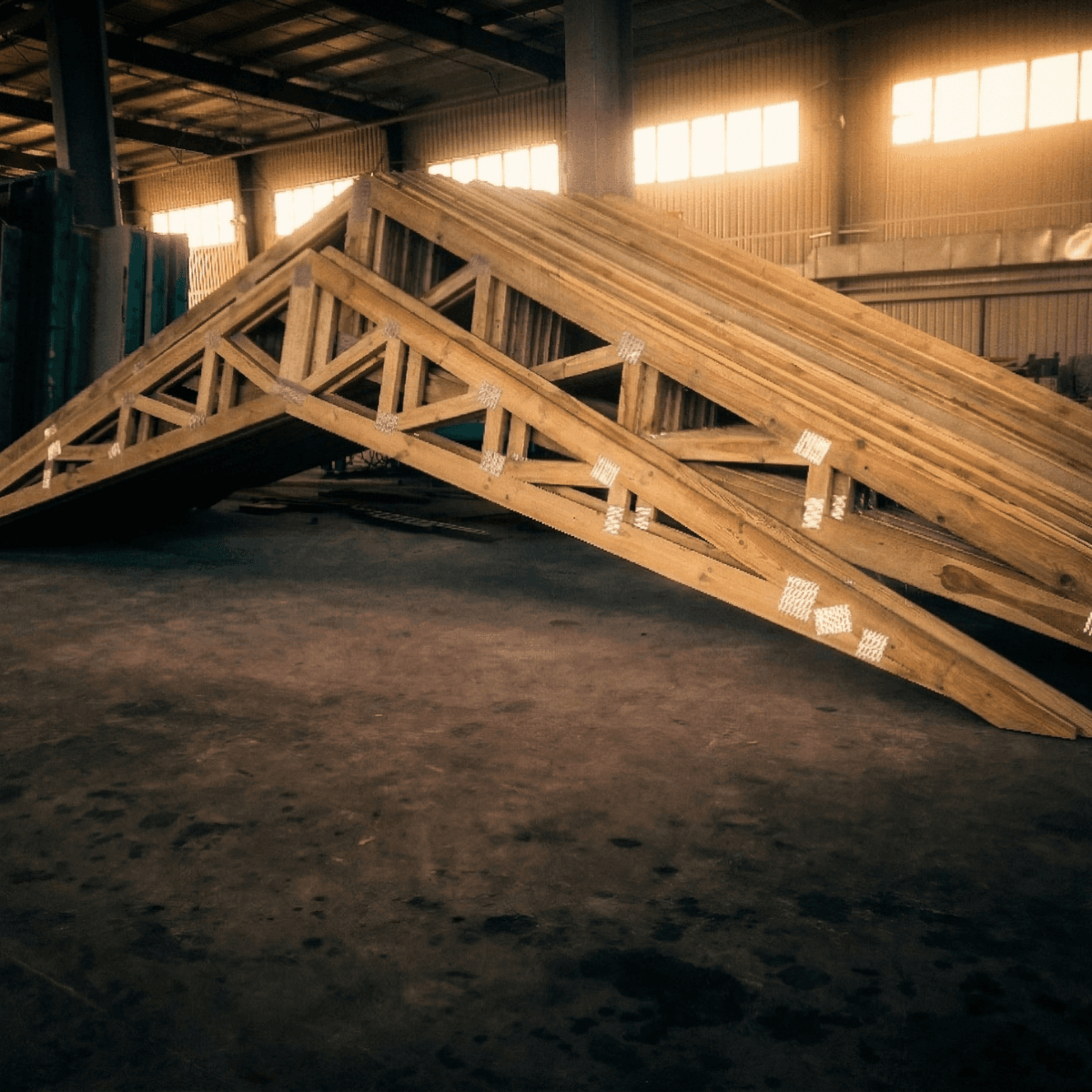

Готові ферми з металозубчатими пластинами зменшують обсяг ручних робіт, скорочують час перебування бригади на майданчику та прибирають частину непередбачуваних витрат, які зазвичай з'являються під час складання покрівельної системи на місці.
20-30%
Заводська комплектація дає керований обсяг матеріалу й менше доробок на об'єкті.
на 14-30 днів
Короткий монтажний цикл допомагає раніше переходити до покрівельних і внутрішніх робіт.
в 2.5 рази
Менше персоналу на майданчику в умовах дефіциту кадрів та потреби у швидкому введенні об'єкта в експлуатацію.
100%
Замовник отримує фіксований комплект із прорахованими параметрами, а не відкритий кошторис із невідомими.
Від запиту до монтажу
Відточений процес: мінімізуємо ваше залучення в рутинні питання, забезпечуючи прогнозований результат у чіткі терміни
КРОК 01
Запит та аналіз
Аналізуємо ваші креслення, архітектуру та специфіку об'єкта для вибору оптимальної конфігурації ферм.
КРОК 02
Прорахунок за 48 год та КП
Виконуємо точне інженерне моделювання. Ви отримуєте фіксовану вартість та технічне рішення протягом двох діб.
КРОК 03
Підписання договору
Фіксуємо чітку вартість, порядок оплат і терміни реалізації проєкту.
КРОК 04

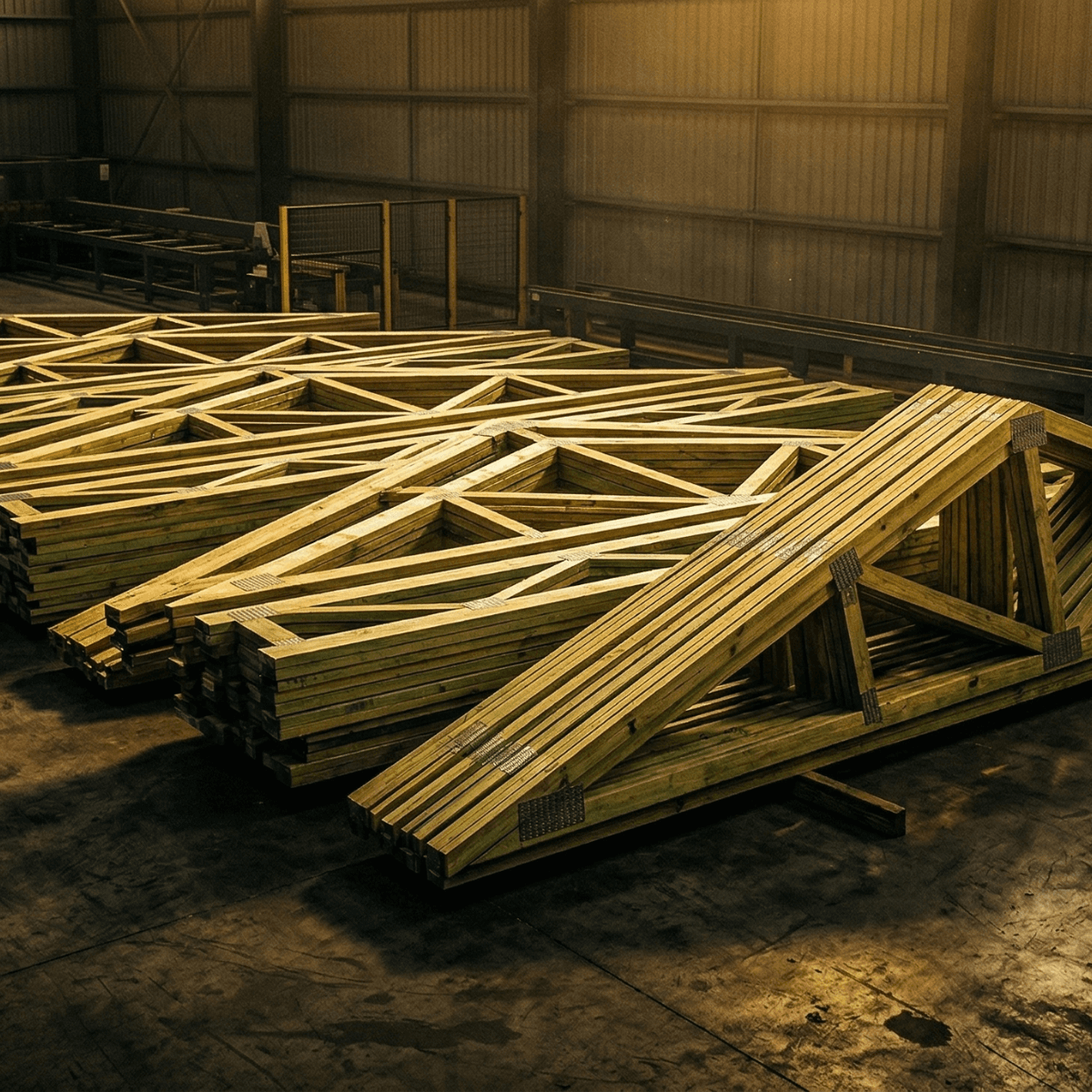

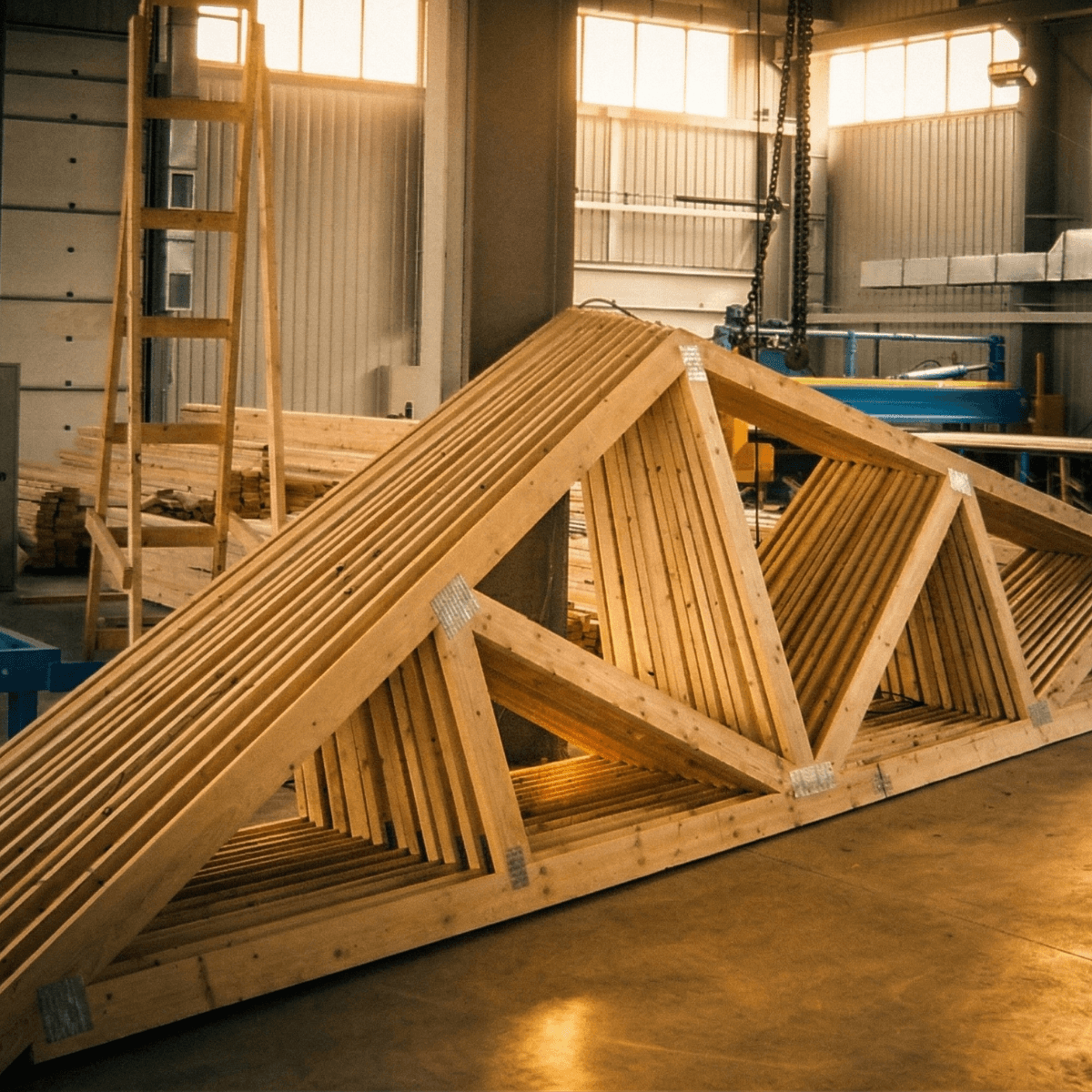

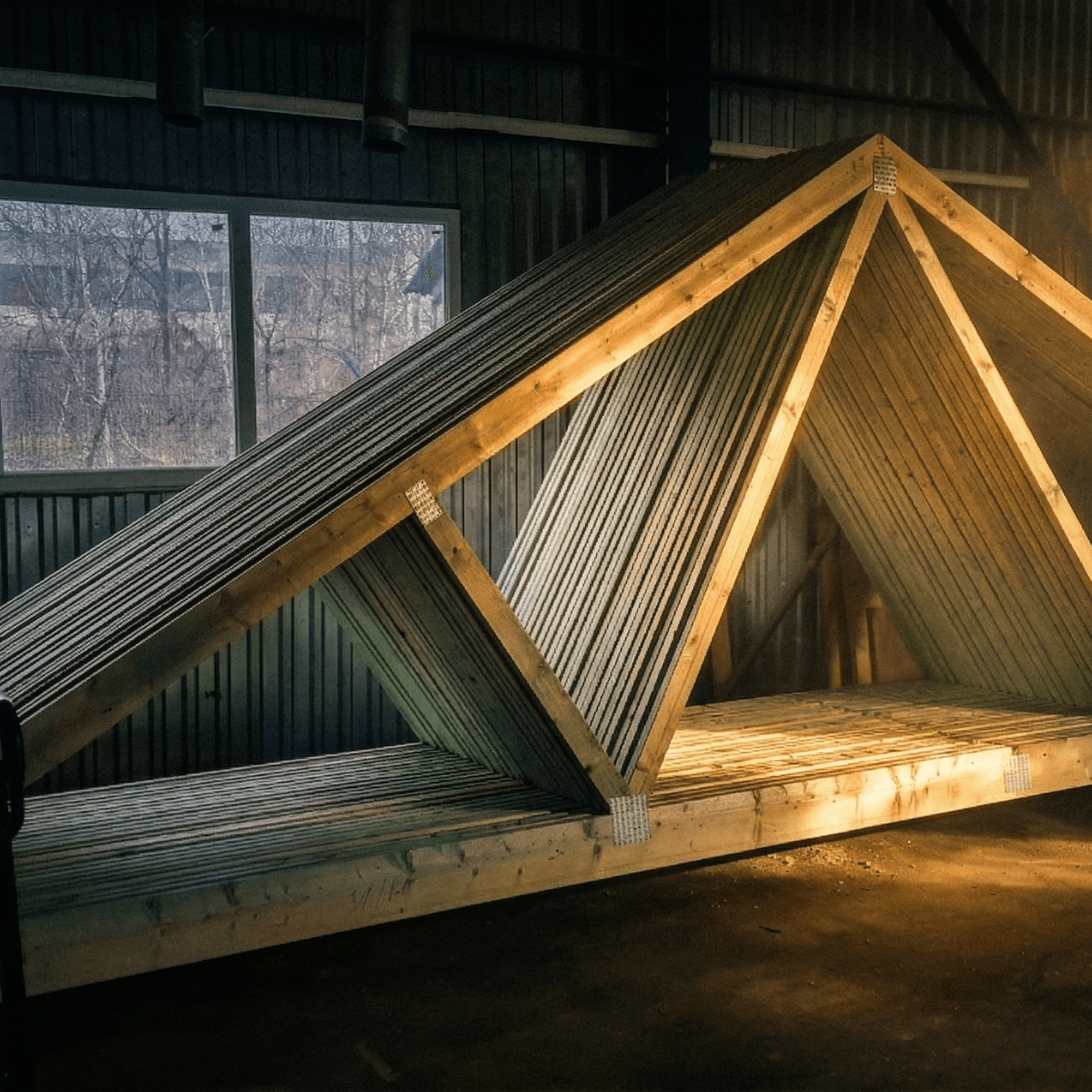

Заводське виробництво
Автоматизована нарізка та пресування на лінії MiTek. Виготовлення комплекту займає від 3 до 14 робочих днів.
КРОК 05

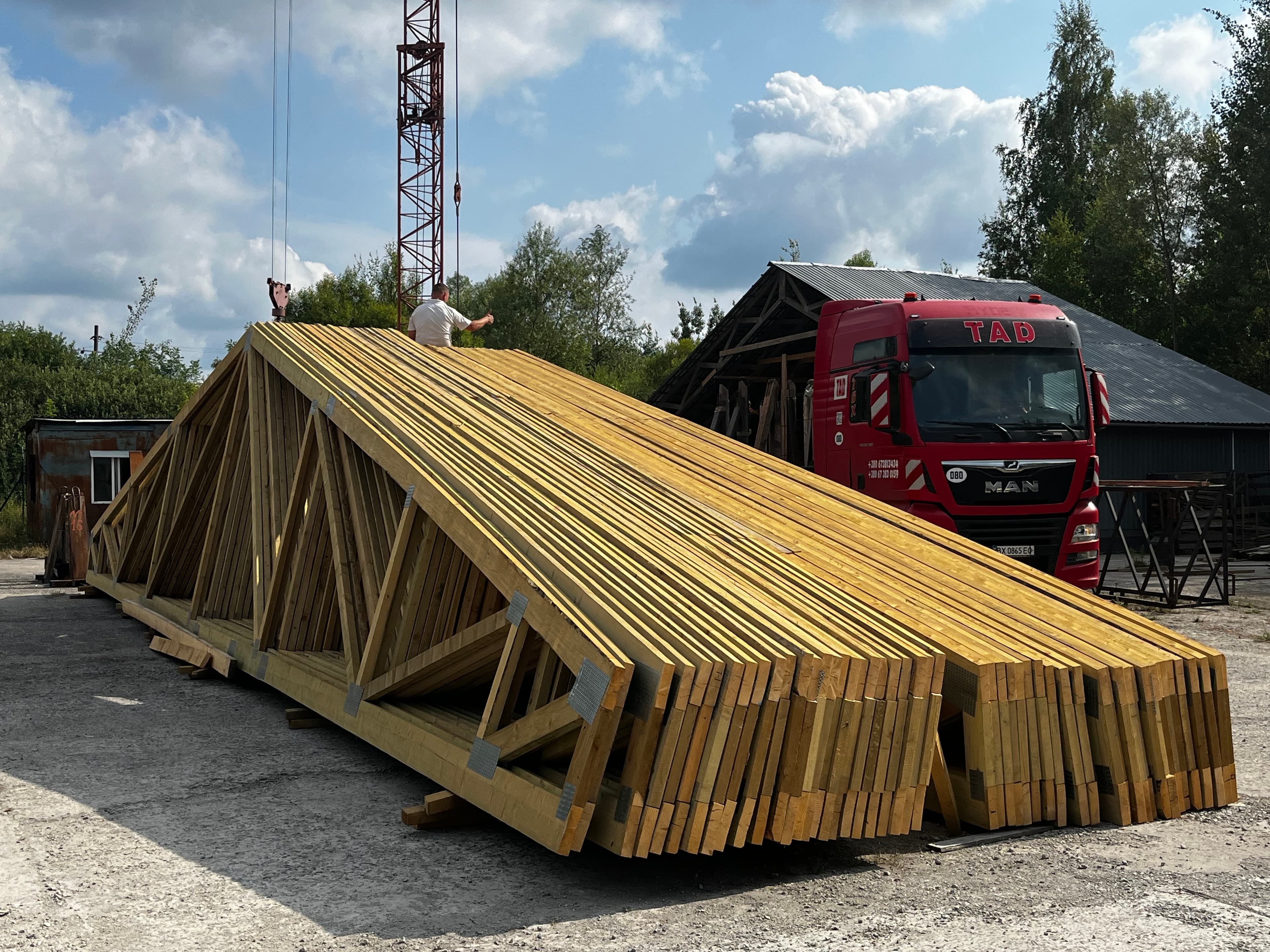

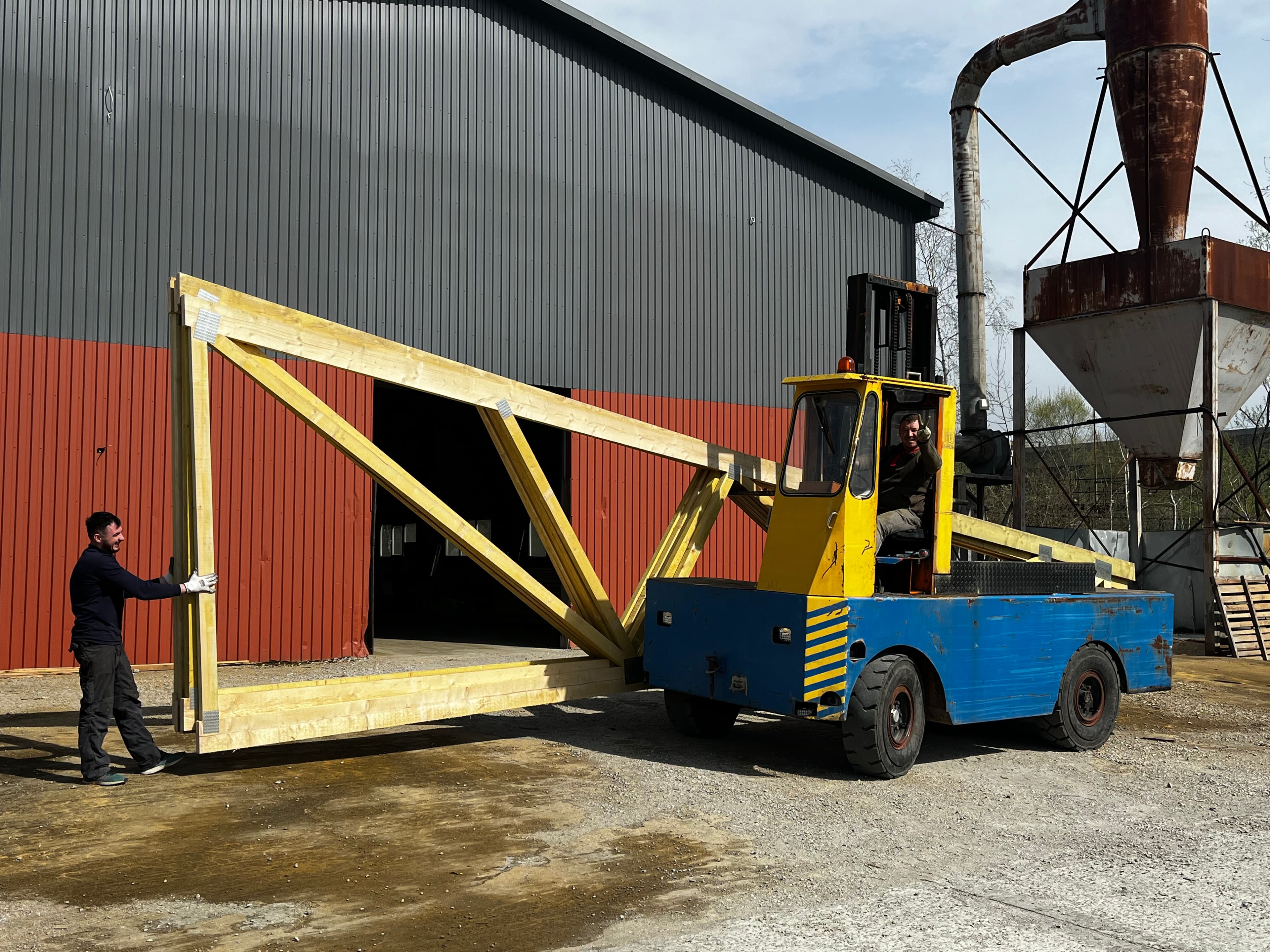

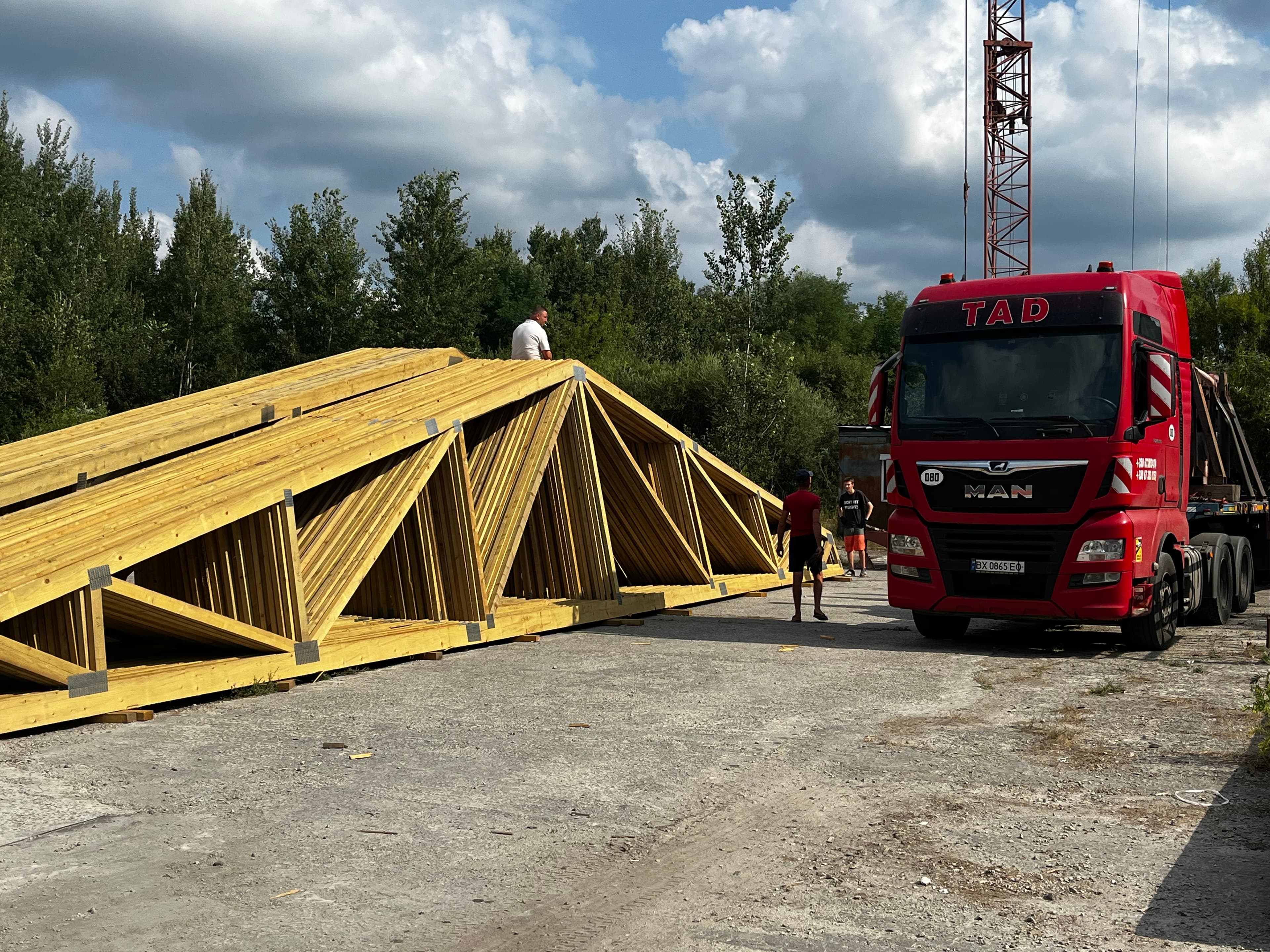

Логістика та шеф-монтаж
Доставка маркованого комплекту на об'єкт. Надаємо схеми збірки або виїзд інженера для контролю монтажу.
Чому це працює
Кожна поставка TimberX супроводжується повним пакетом документів, що гарантують юридичну та конструктивну безпеку об'єкта.
Гарантії TimberX
Питання та відповіді
Короткі відповіді на питання, які найчастіше виникають у забудовників, генпідрядників і замовників перед попереднім прорахунком.
Вартість розраховується індивідуально для кожного проєкту, оскільки залежить від складності геометрії та розрахункових навантажень. Проте, заводське виготовлення дозволяє зекономити до 20-30% загального бюджету покрівлі за рахунок швидкості монтажу та відсутності відходів деревини на майданчику.
Так, це одне з найбільш ефективних рішень. Технологія MiTek дозволяє створювати вільні прольоти до 22-30 метрів без внутрішніх опор. Це дає повну свободу в плануванні логістики всередині складу та суттєво дешевше за металеві конструкції аналогічної міцності.
Стандартний цикл від затвердження проєкту до відвантаження готового комплекту складає від 3 до 14 робочих днів. Попередній технічний прорахунок та комерційну пропозицію ми надаємо протягом 48 годин після отримання вхідної документації.
Наші системи ідеально комбінуються з іншими технологіями TimberX, такими як дерев'яні перекриття (Posi-Joist) та стінові панелі. Ми пропонуємо комплексний підхід: ви можете замовити повний конструктив будівлі, що гарантує ідеальну сумісність усіх вузлів.
