Специфікація

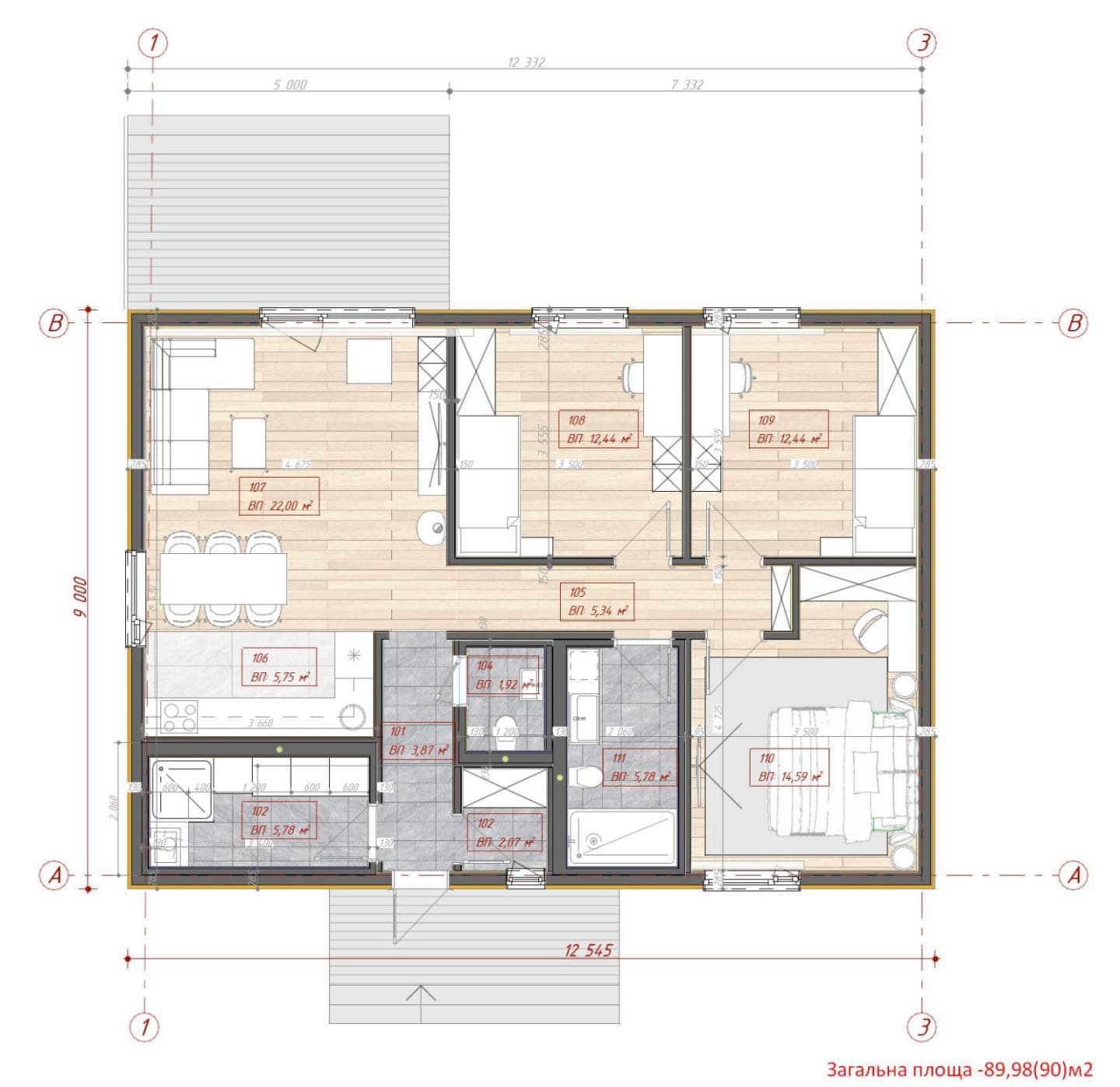

Планування для сімейного або соціального житла
Планування включає кухню-вітальню, три спальні, два санвузли та технічне приміщення. Домокомплект поєднує панелі заводської готовності й окремі санітарні модулі з чистовим оздобленням.

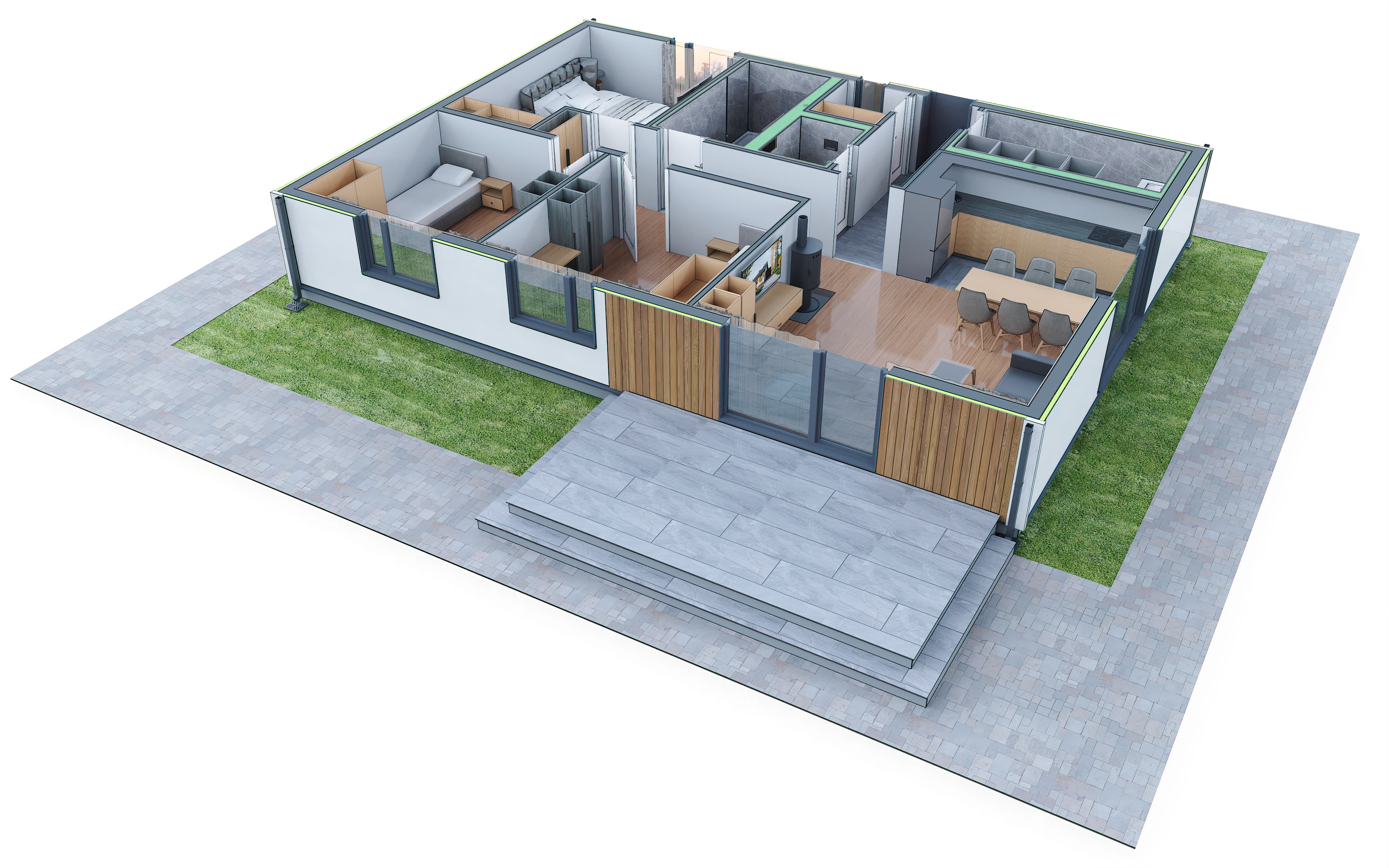

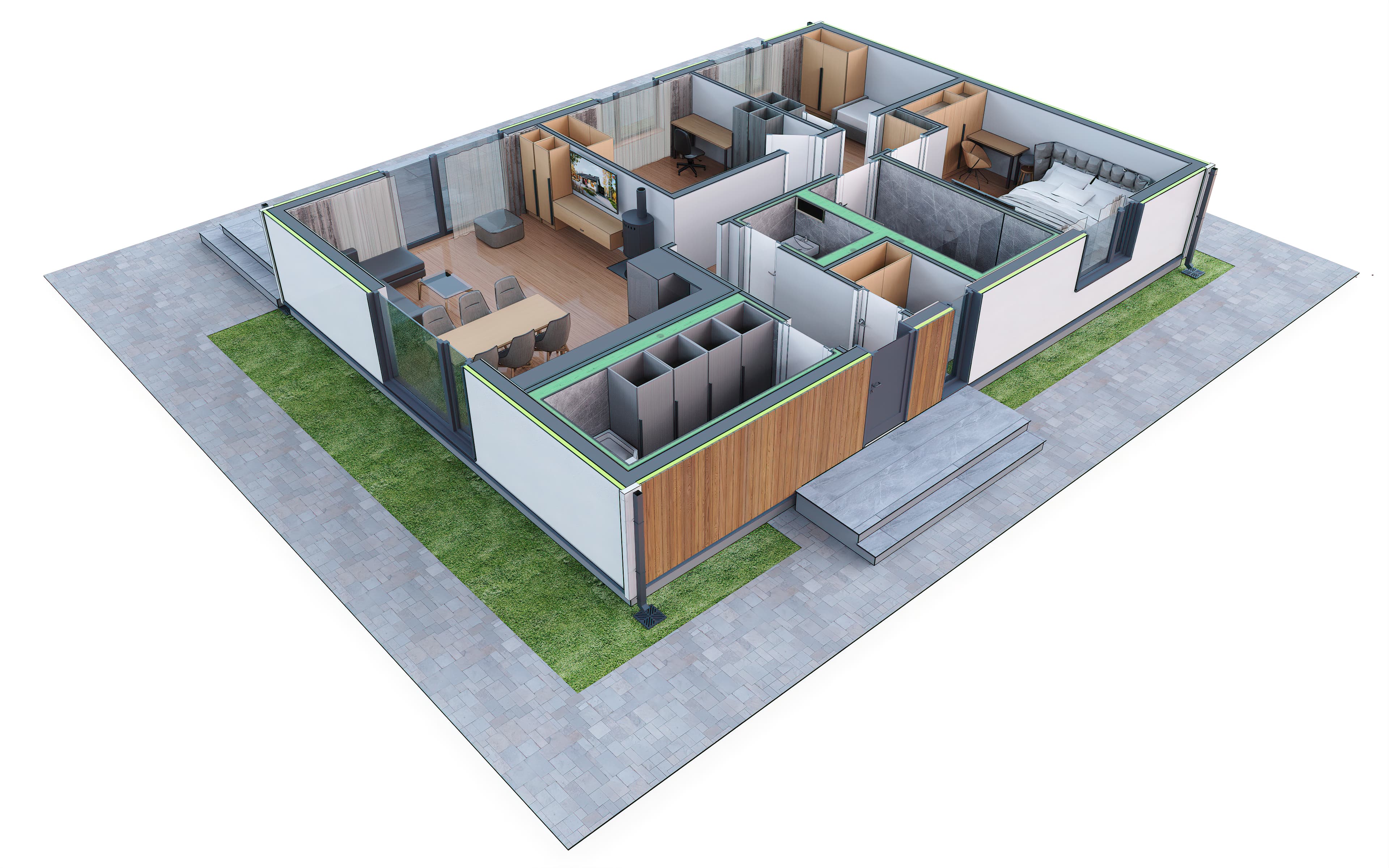

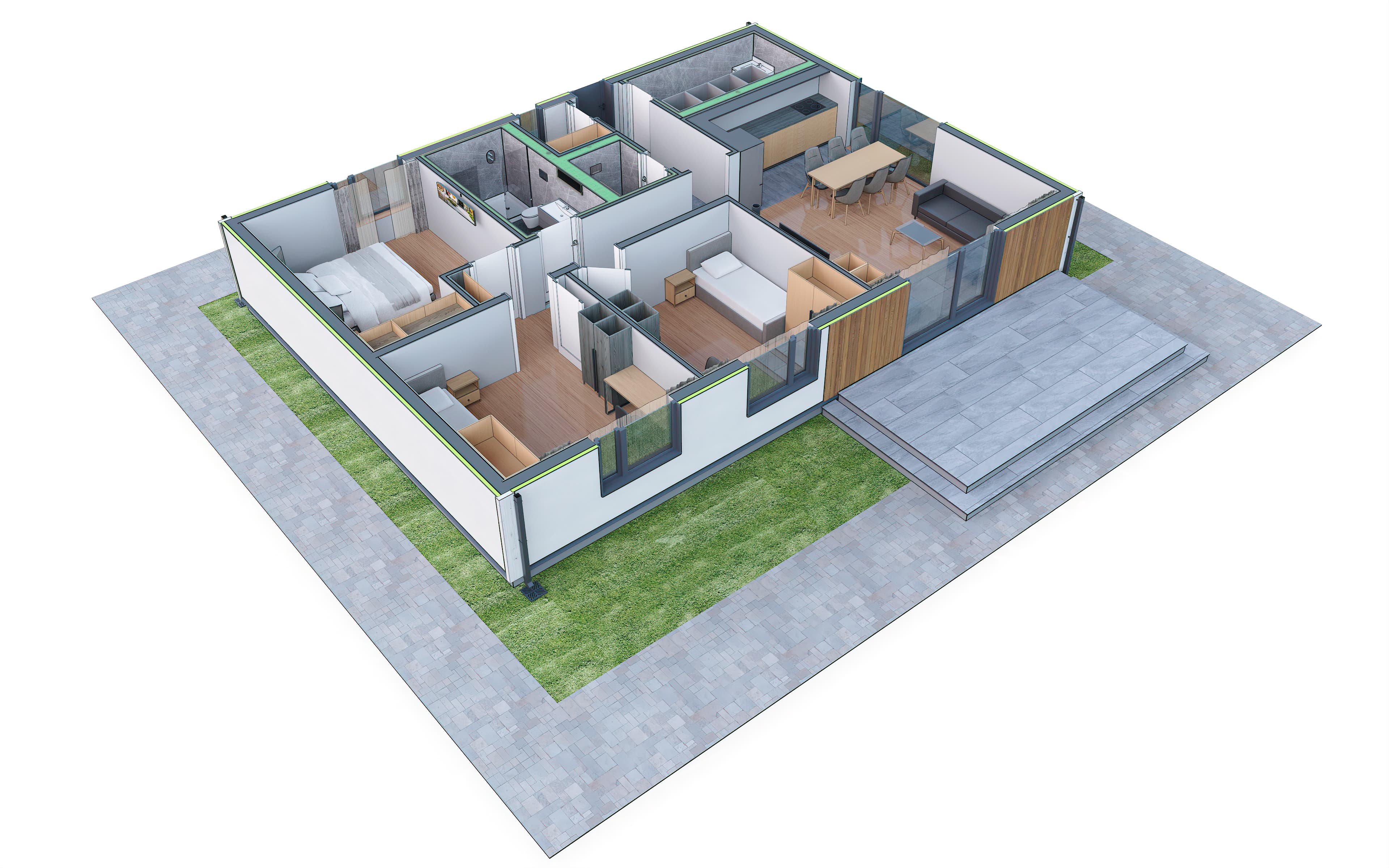

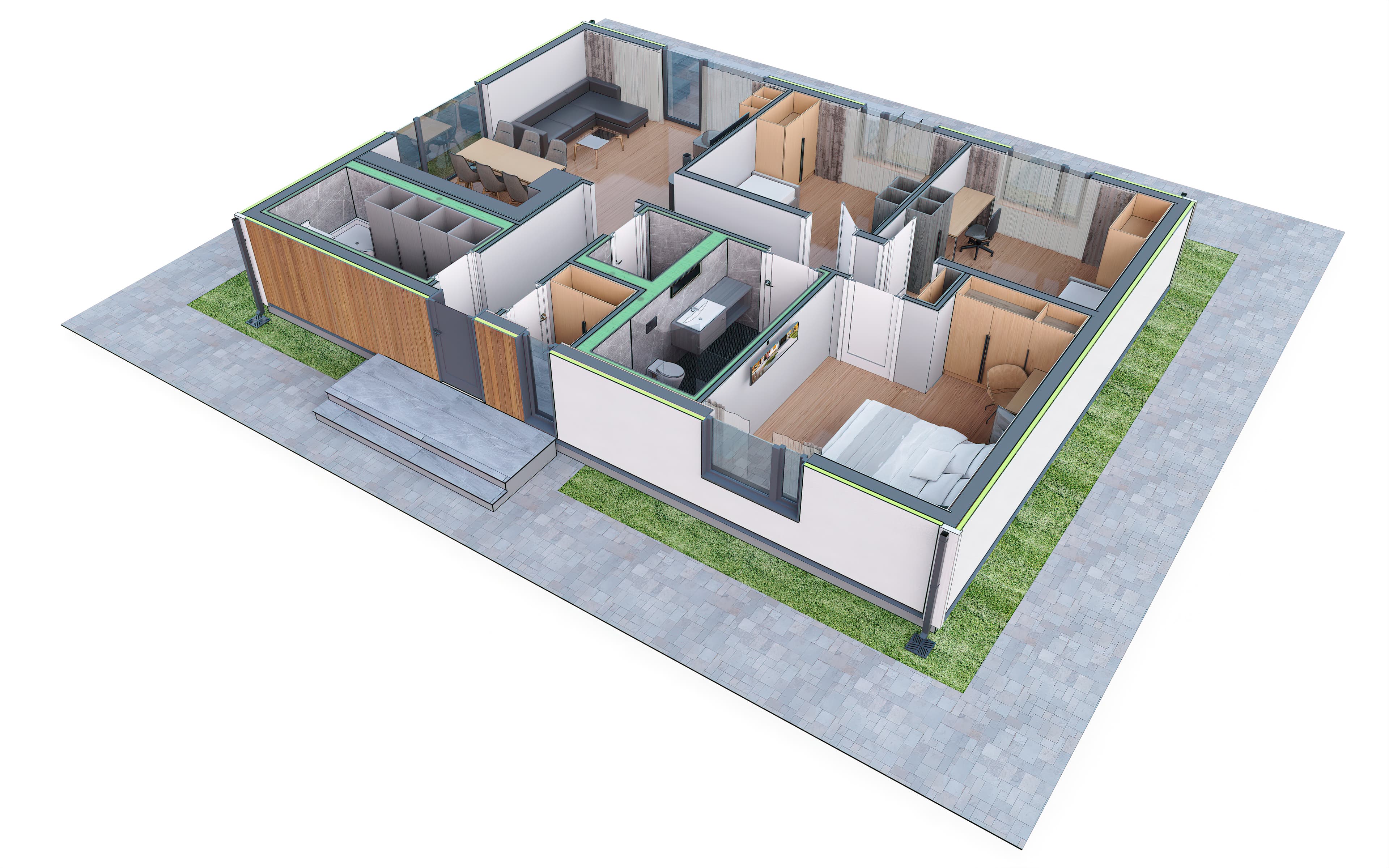

3D-візуалізація планування
Показники
Площа забудови
176 м²
Габарити будинку
9 × 12,55 м
Тепла площа
93 м²
Площа житлових приміщень
61,47 м²
Планування
101
Тамбур
3,87 м²
102
Санвузол
5,78 м²
103
Гардероб / комора
2,07 м²
104
Санвузол
1,92 м²
105
Хол
5,34 м²
106
Кухня
5,75 м²
107
Вітальня-їдальня
22,00 м²
108
Спальня
12,44 м²
109
Спальня
12,44 м²
110
Спальня
14,59 м²
111
Ванна кімната
5,28 м²
Технічний блок
Зовнішні стінові панелі
Панелі 285 мм з утепленням, OSB-3 Egger, сухою каліброваною дошкою C24, внутрішнім гіпсокартоном, підрозетниками та гофрорукавом для електромереж. Коефіцієнт теплоопору (R): 5,95.
Внутрішні стіни
Внутрішні стінові панелі 145/195 мм зі звукоізоляцією, OSB-3 Egger, сухою каліброваною дошкою C24, двостороннім гіпсокартоном, підрозетниками та гофрорукавом для електромереж.
Санітарні та технічні модулі
Модулі з чистовим оздобленням, сантехнікою, електрикою, розведенням води й каналізації, теплою підлогою та технічним оснащенням.

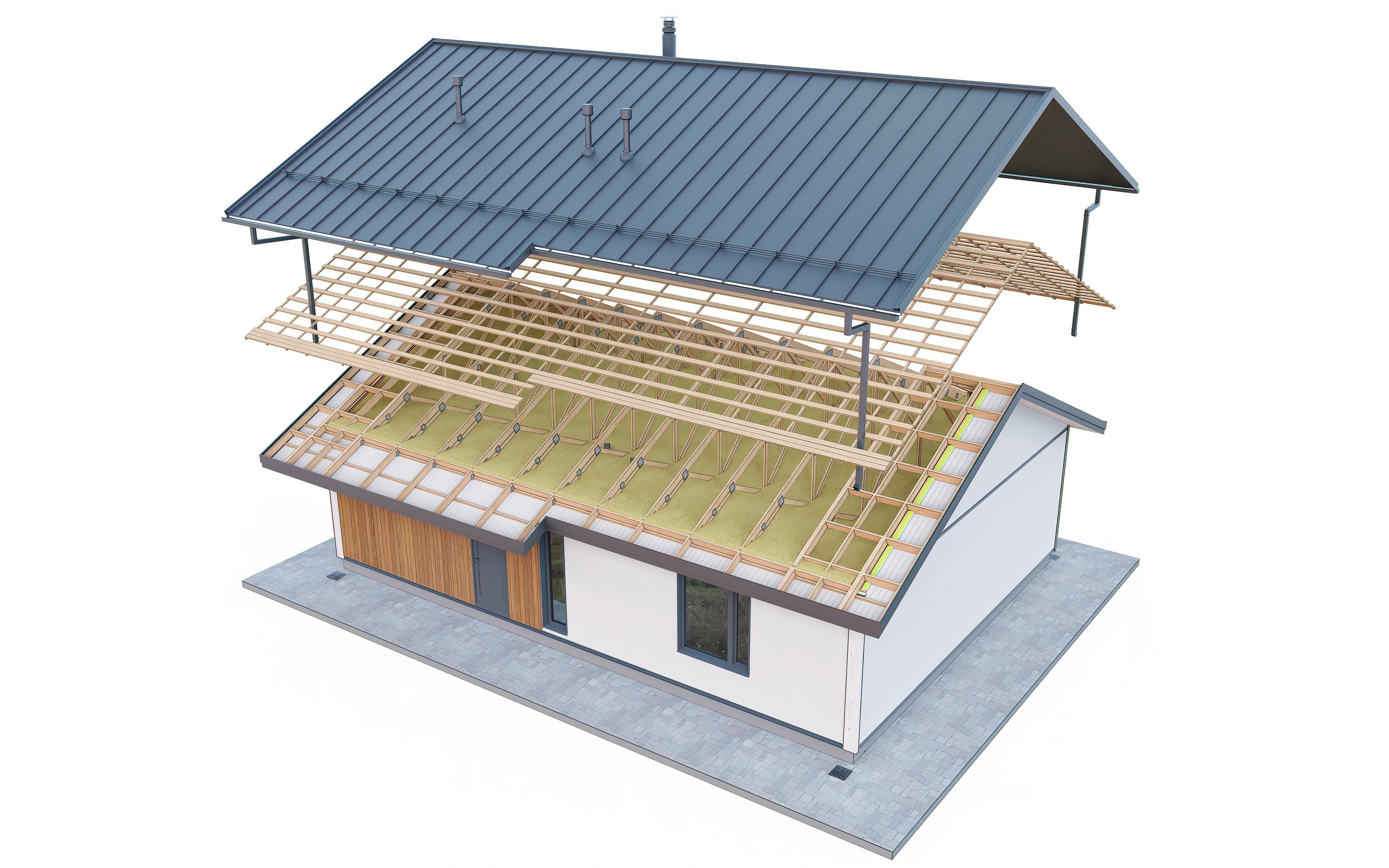

Кроквяна система
Дерев'яні ферми з металозубчатими пластинами МЗП, обрешітка, контрейка, супердифузійна плівка, утеплення 300 мм і покриття даху опційно. Коефіцієнт теплоопору (R): 7,15.
Інженерія та монтаж
Електропостачання до 8 кВт, водяна тепла підлога, точкові рекуператори, рекомендований стрічковий фундамент з монолітною плитою.

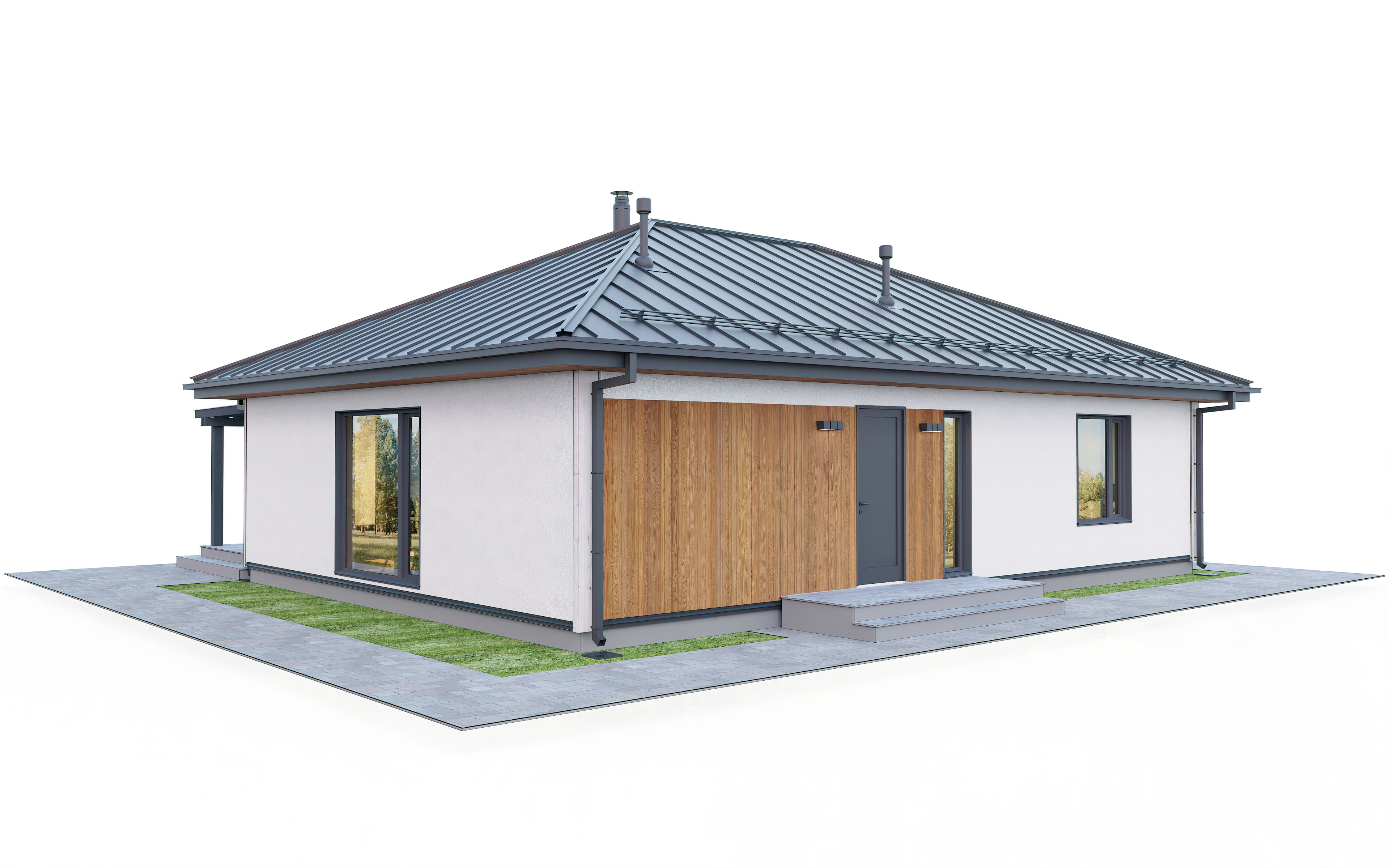

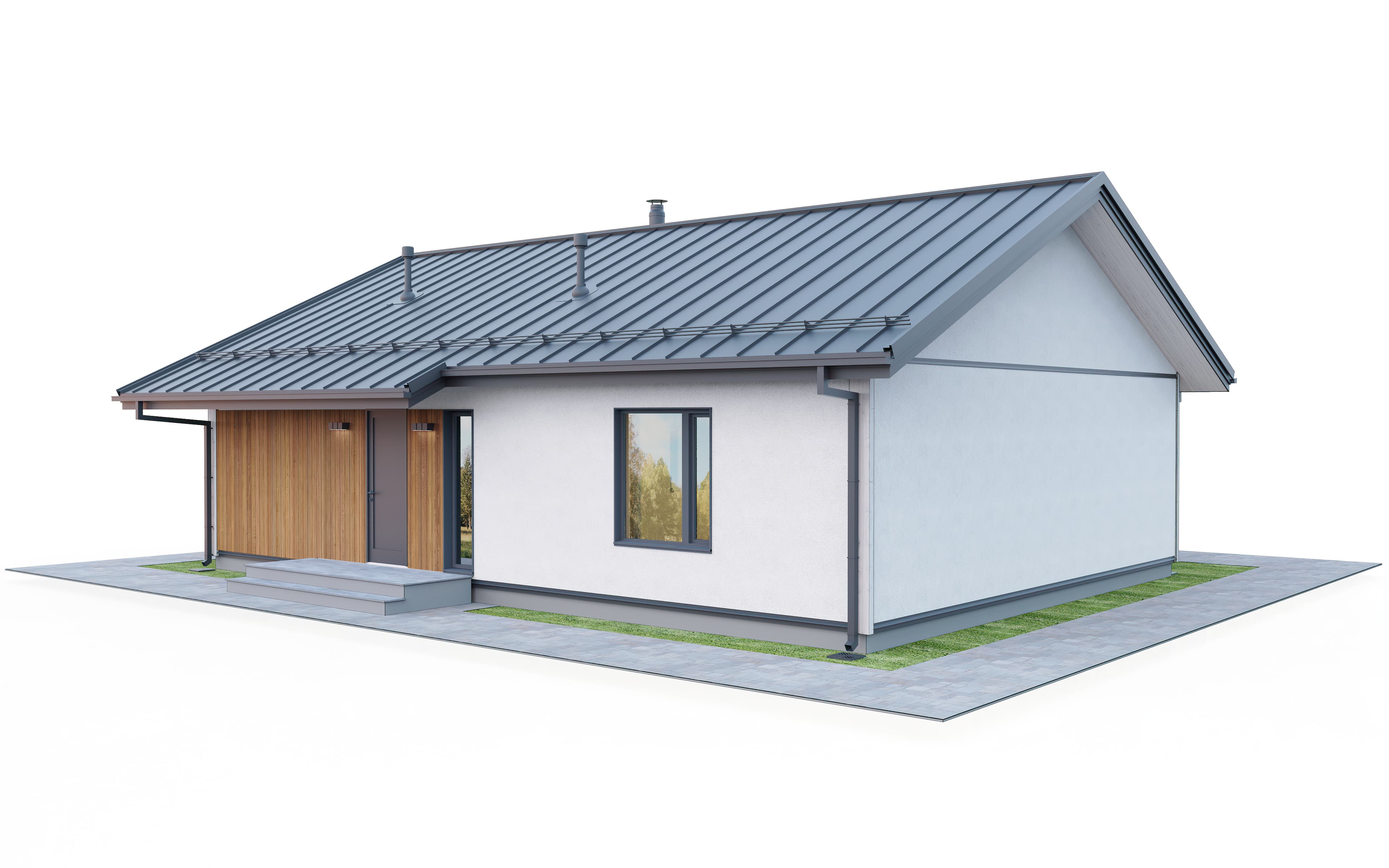

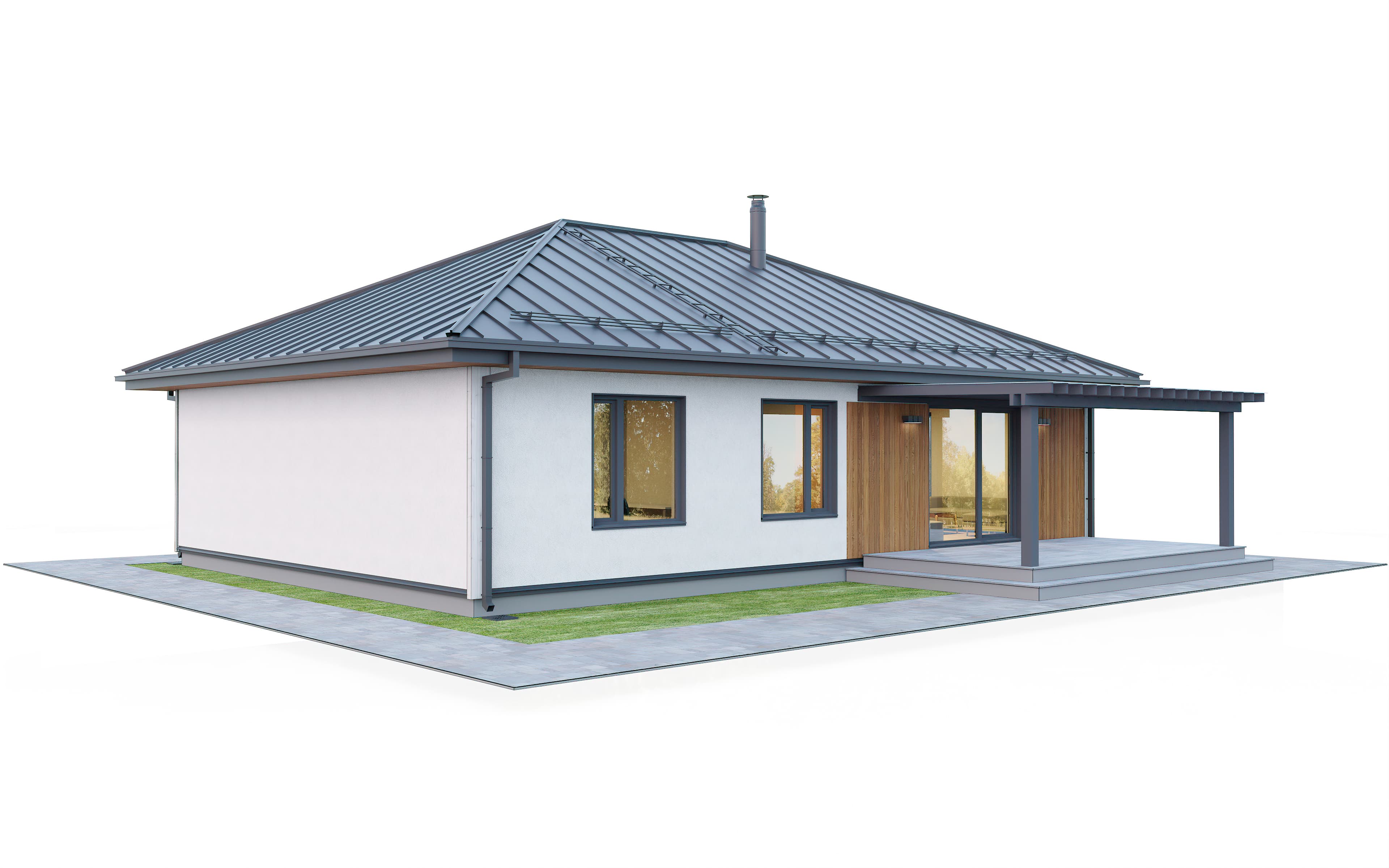

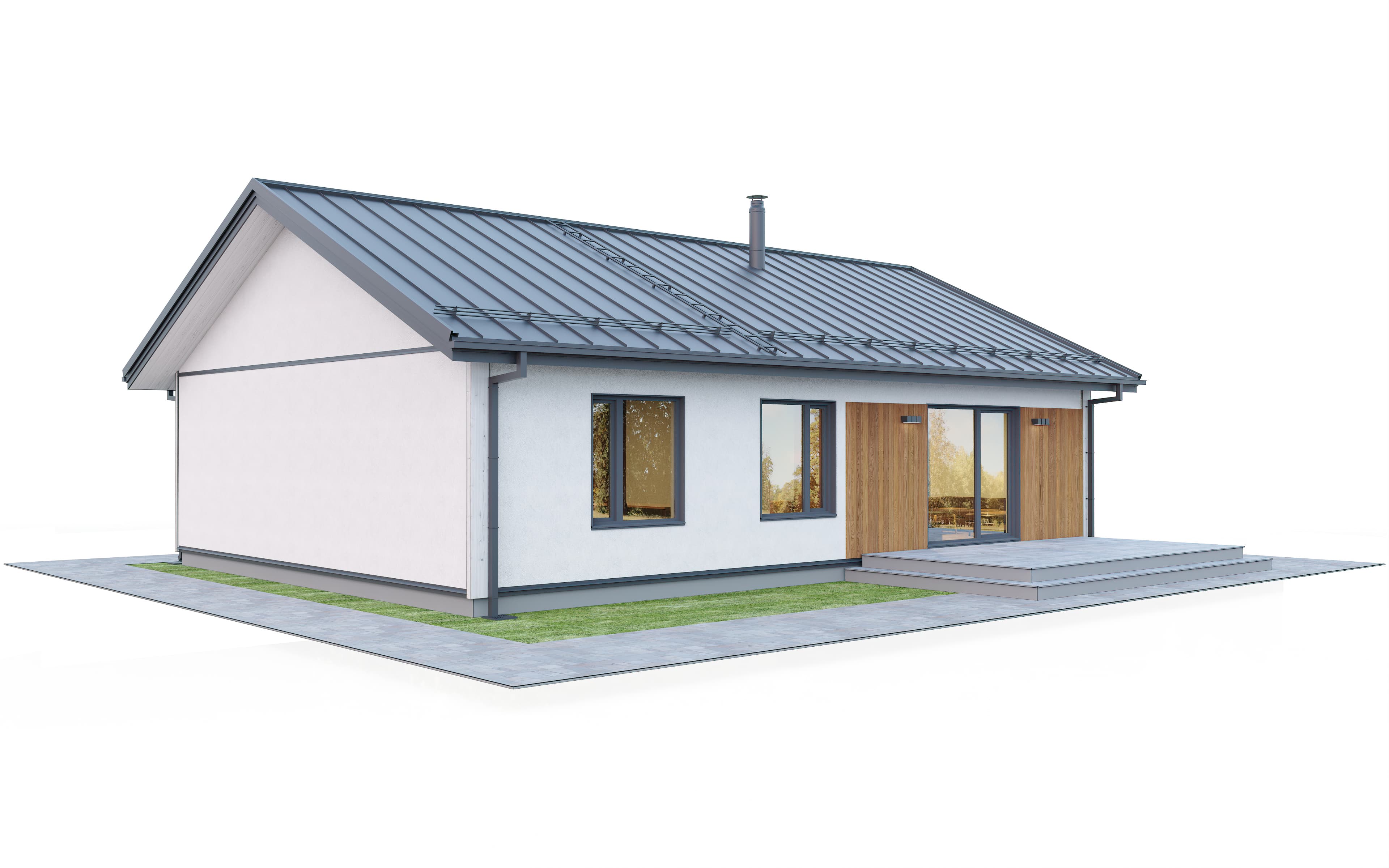

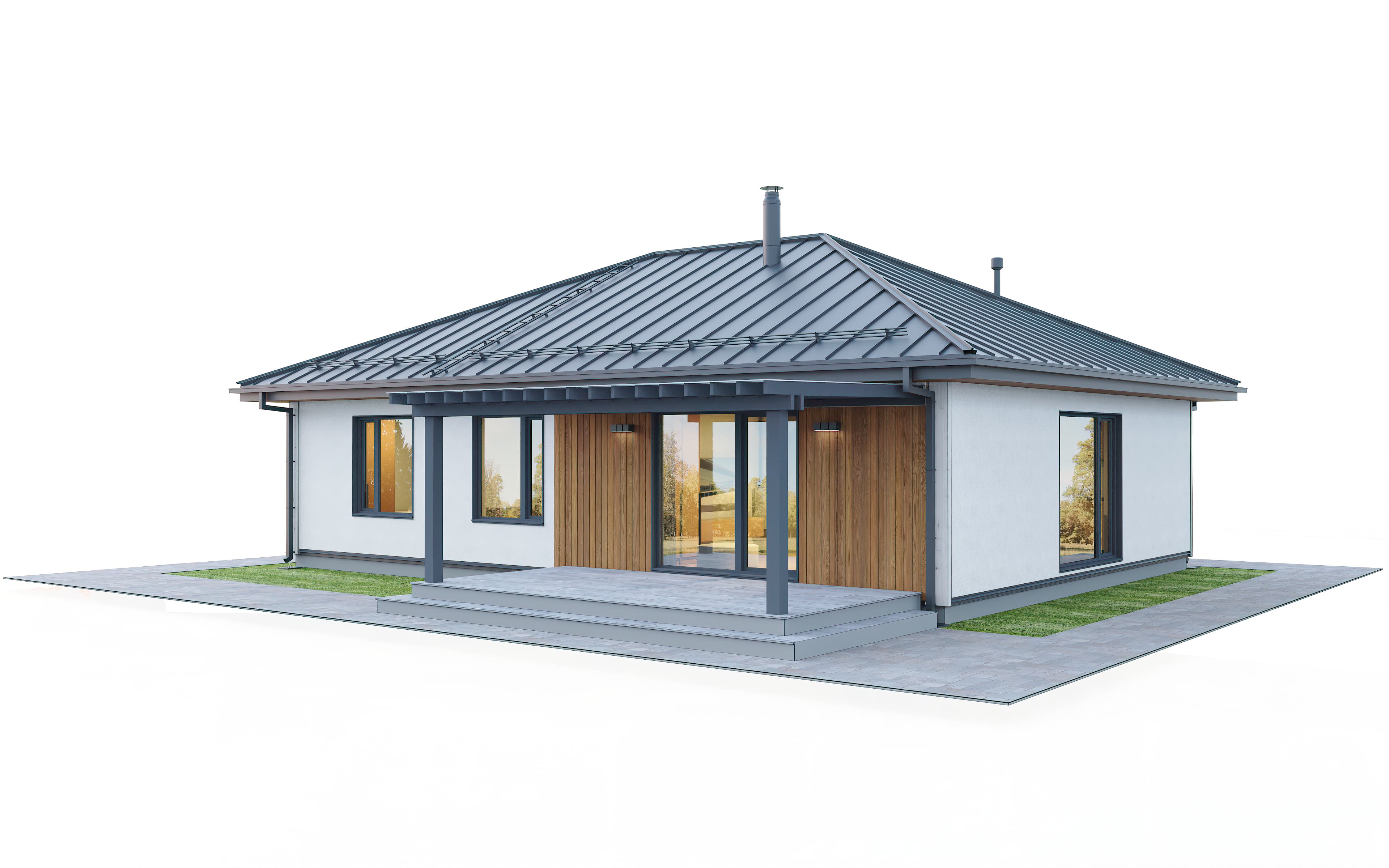

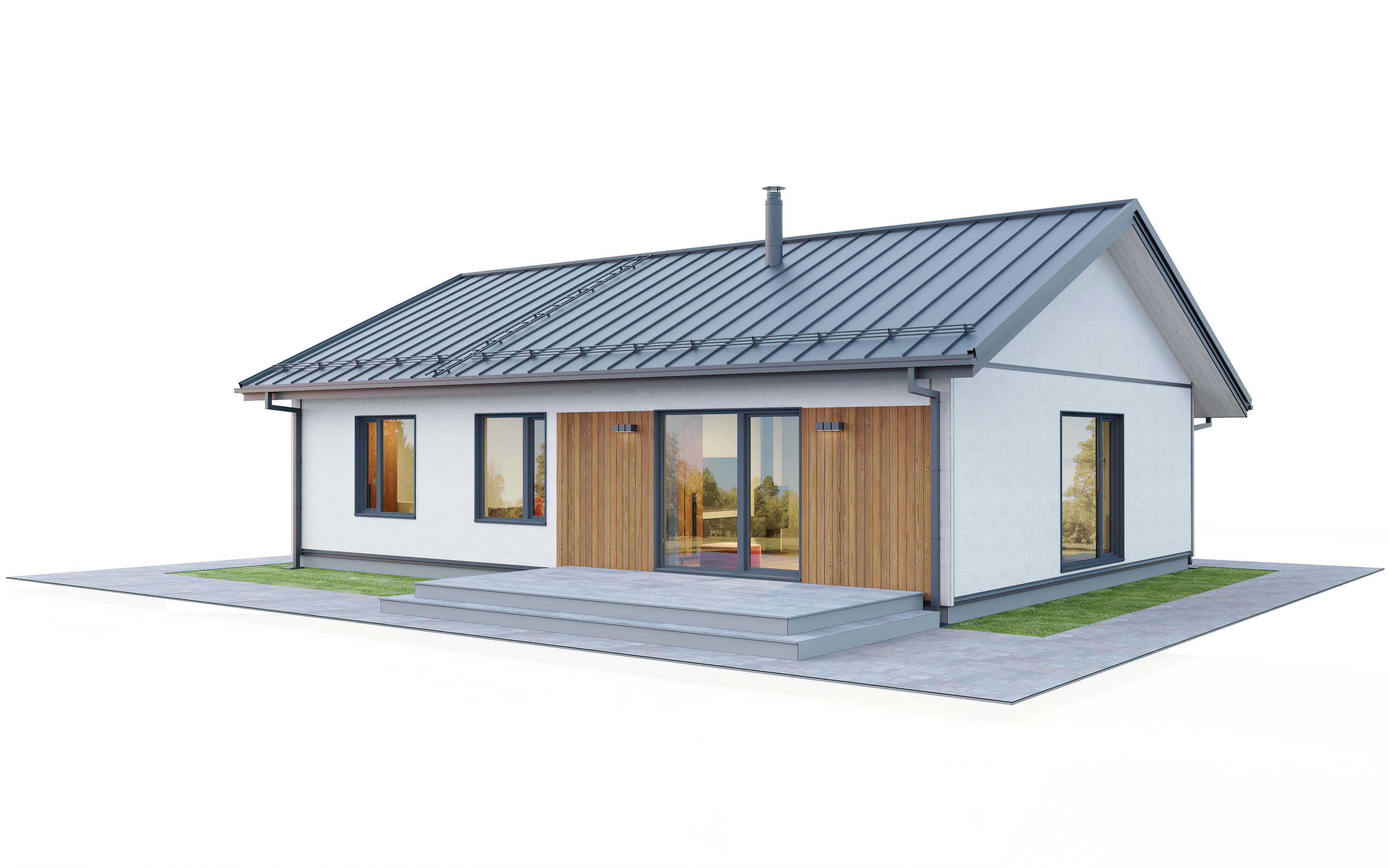

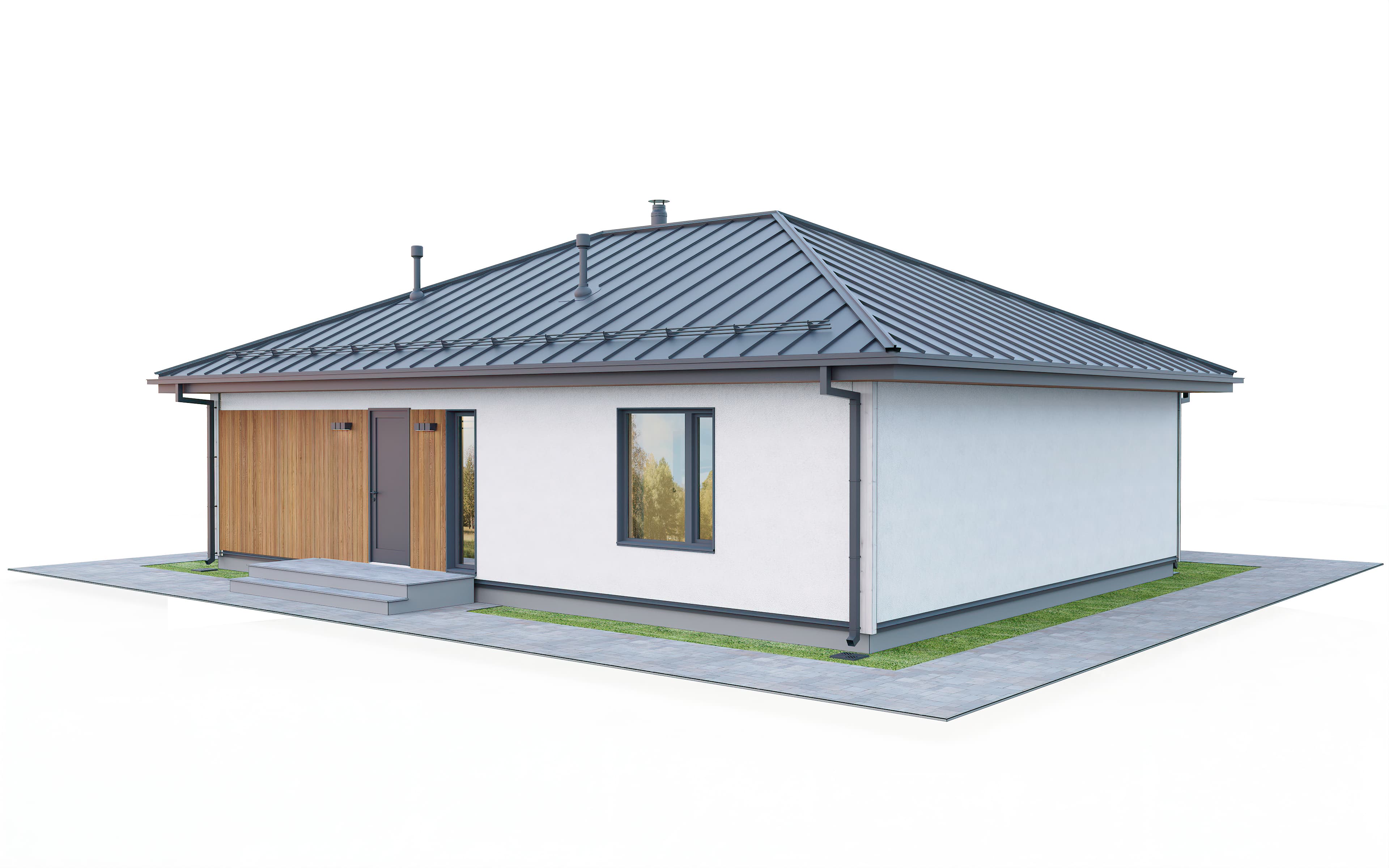

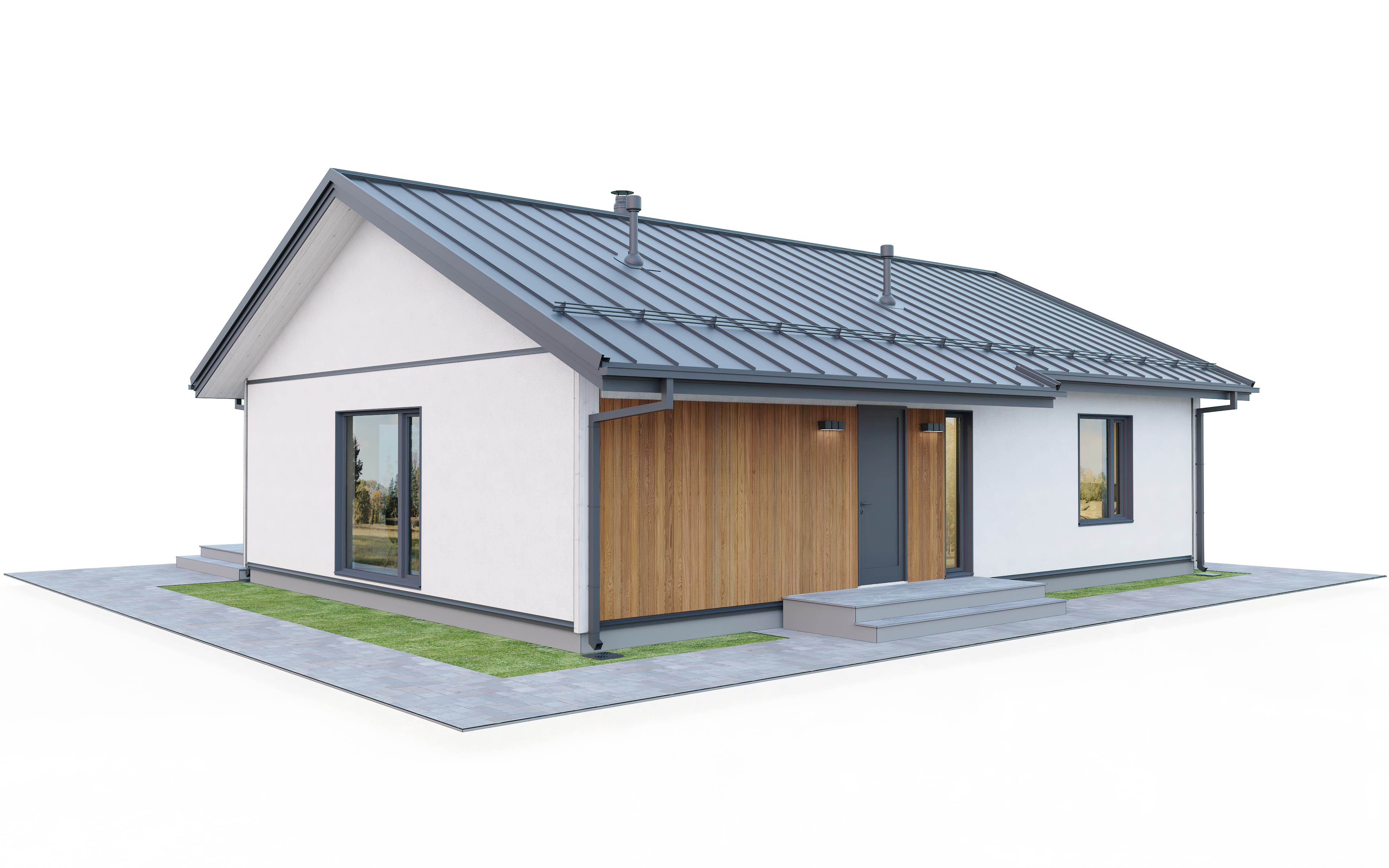

Модель і конструктив
Технологія

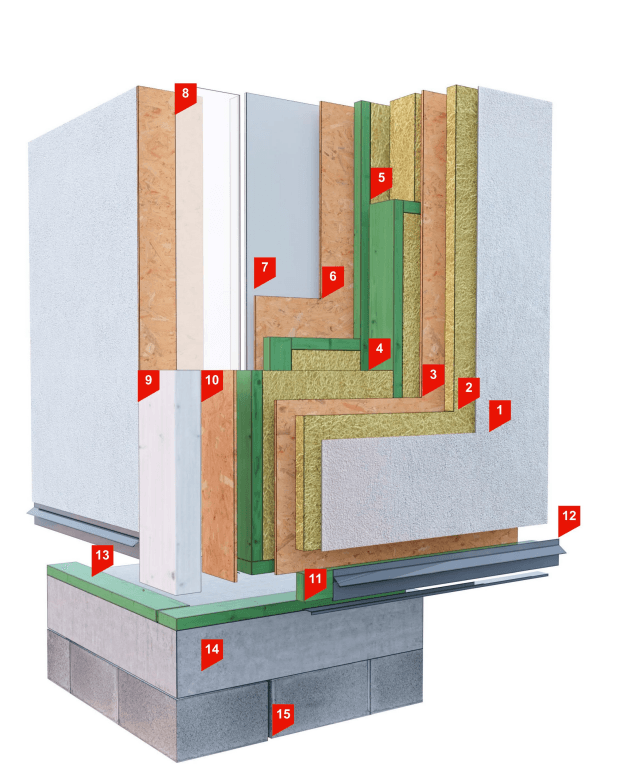

Технологія зовнішньої стінової панелі
Стіна зібрана як заводський багатошаровий вузол: зовнішнє оздоблення, мінеральне утеплення, несучий дерев'яний каркас, OSB-плити, пароізоляція та внутрішній гіпсокартон.
Штукатурно-клейова суміш для плит з мінеральної вати
Теплоізоляція на основі кам'яної вати
OSB-3 плита Egger 15 мм
Базальтовий утеплювач IZOVAT 40 кг/м³ 150 мм, каркас з дошки 45×145 мм C24
Базальтовий утеплювач IZOVAT 40 кг/м³ 50 мм, рейка 45×45 мм
OSB-3 плита Egger 15 мм
Гіпсокартон
Спінений поліетилен на клейкій основі
Кутова дерев'яна накладка
Торцева накладка з OSB-3 плити
Нижня поздовжня накладка
Система цокольного відливу
Опорна дошка 45×145 мм
Монолітна залізобетонна плита
Стрічка з фундаментних блоків

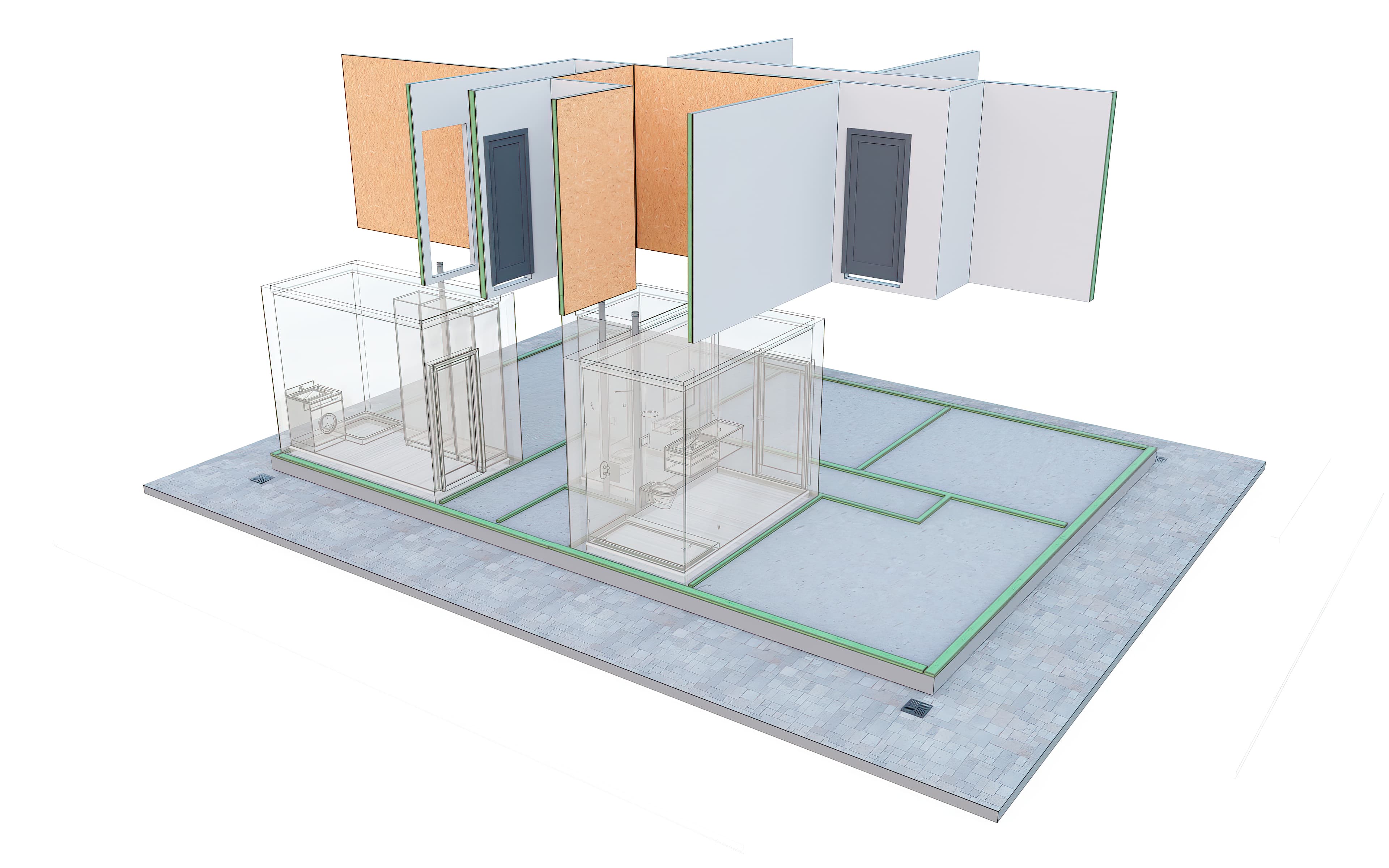

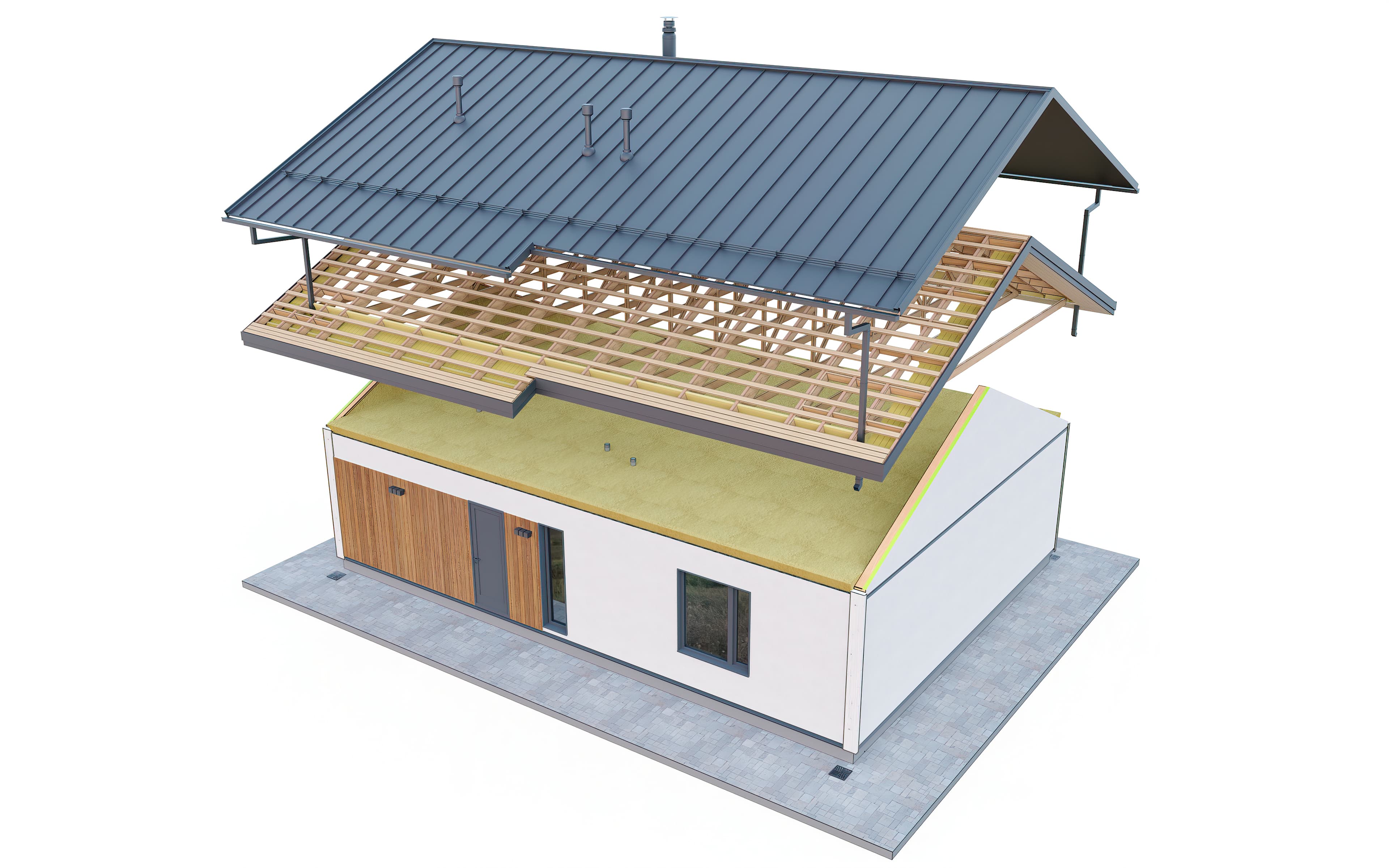

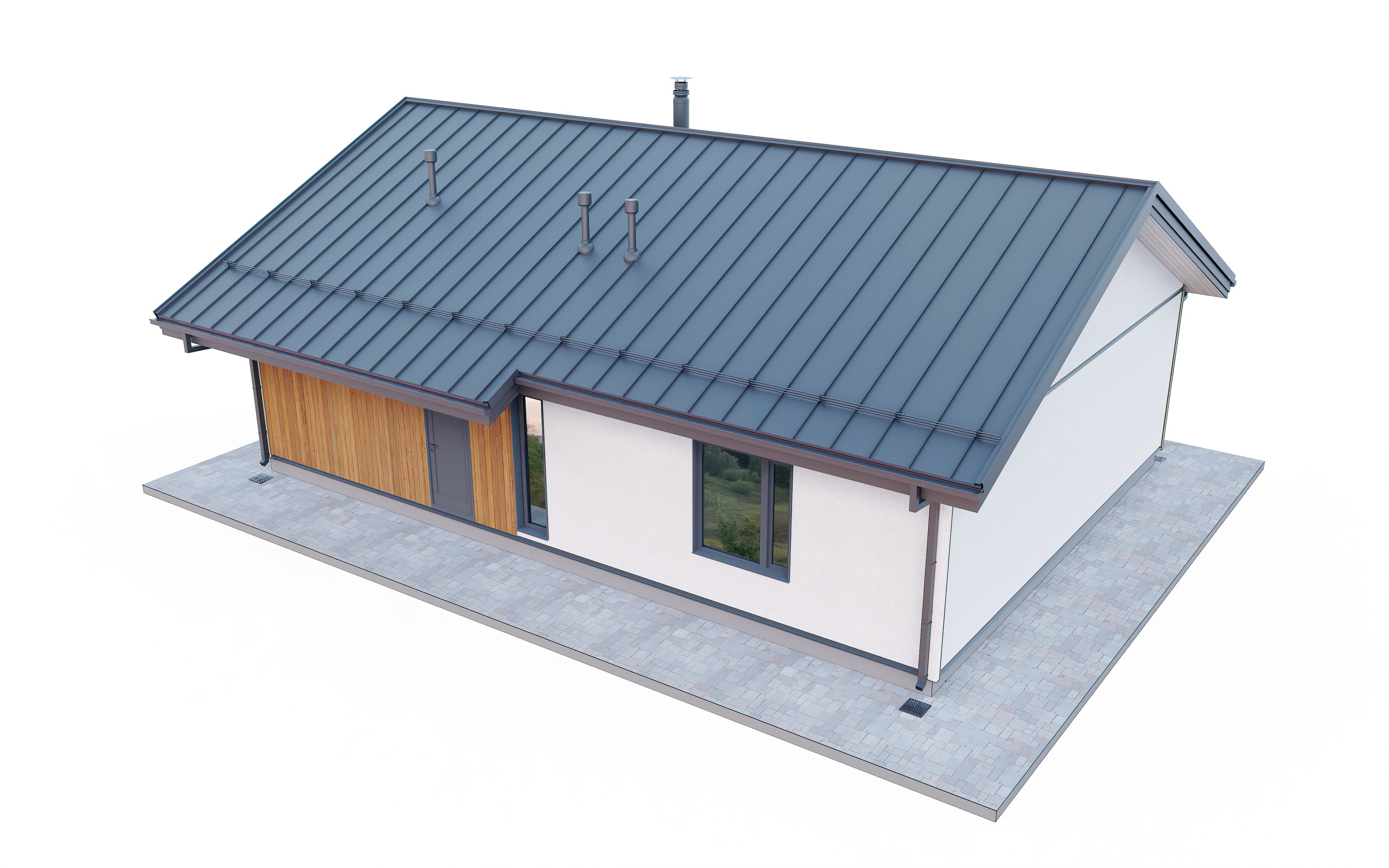

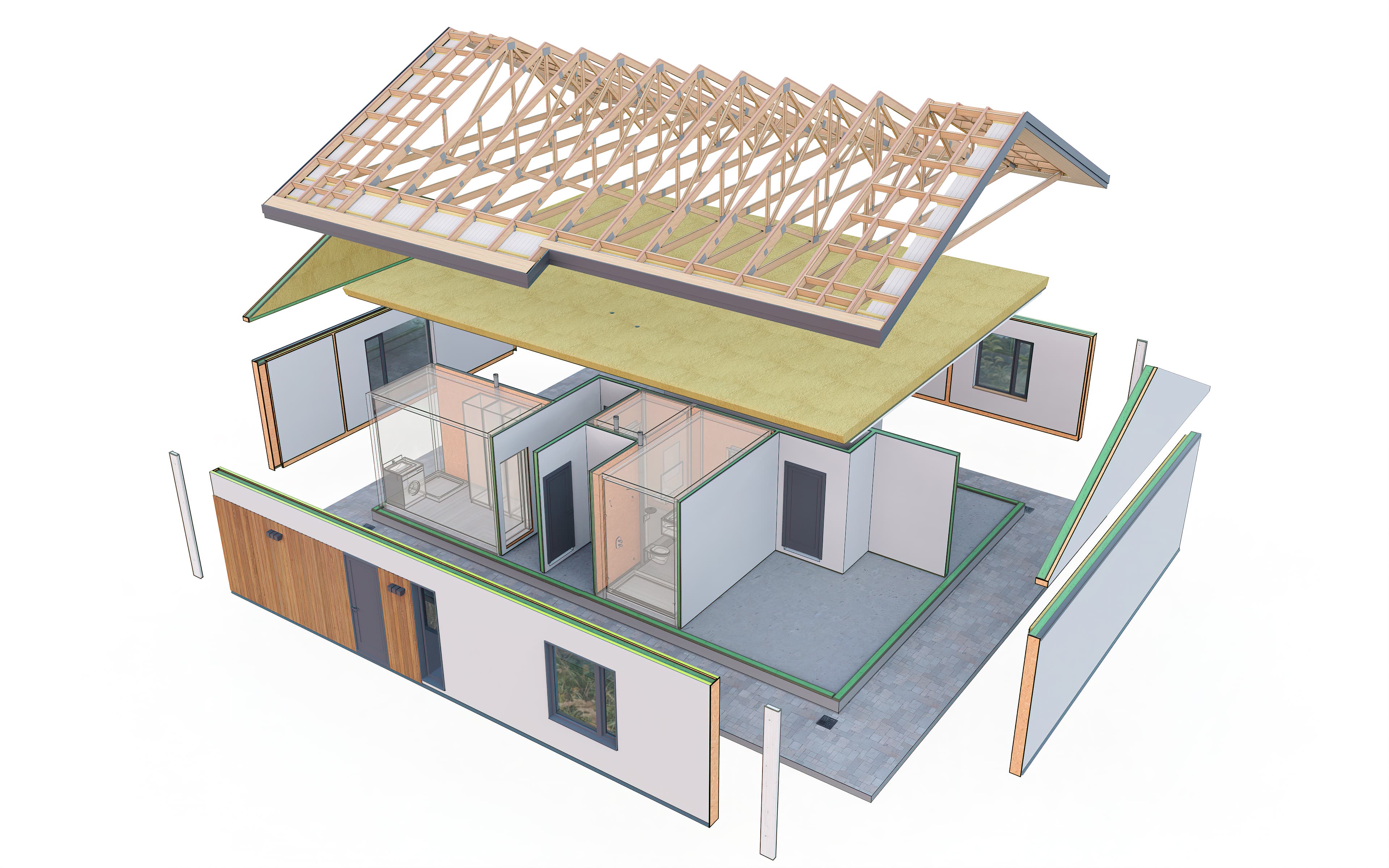

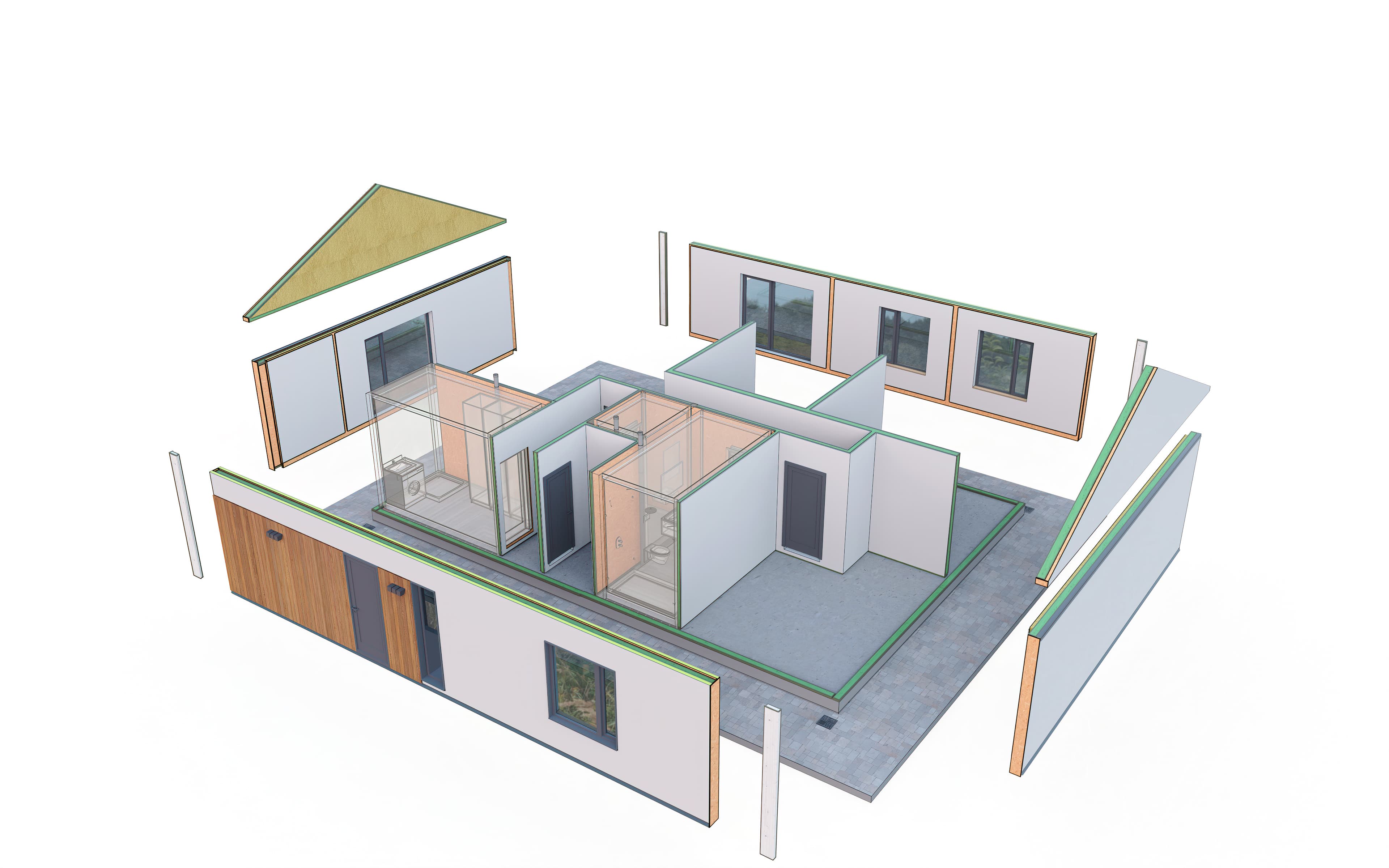

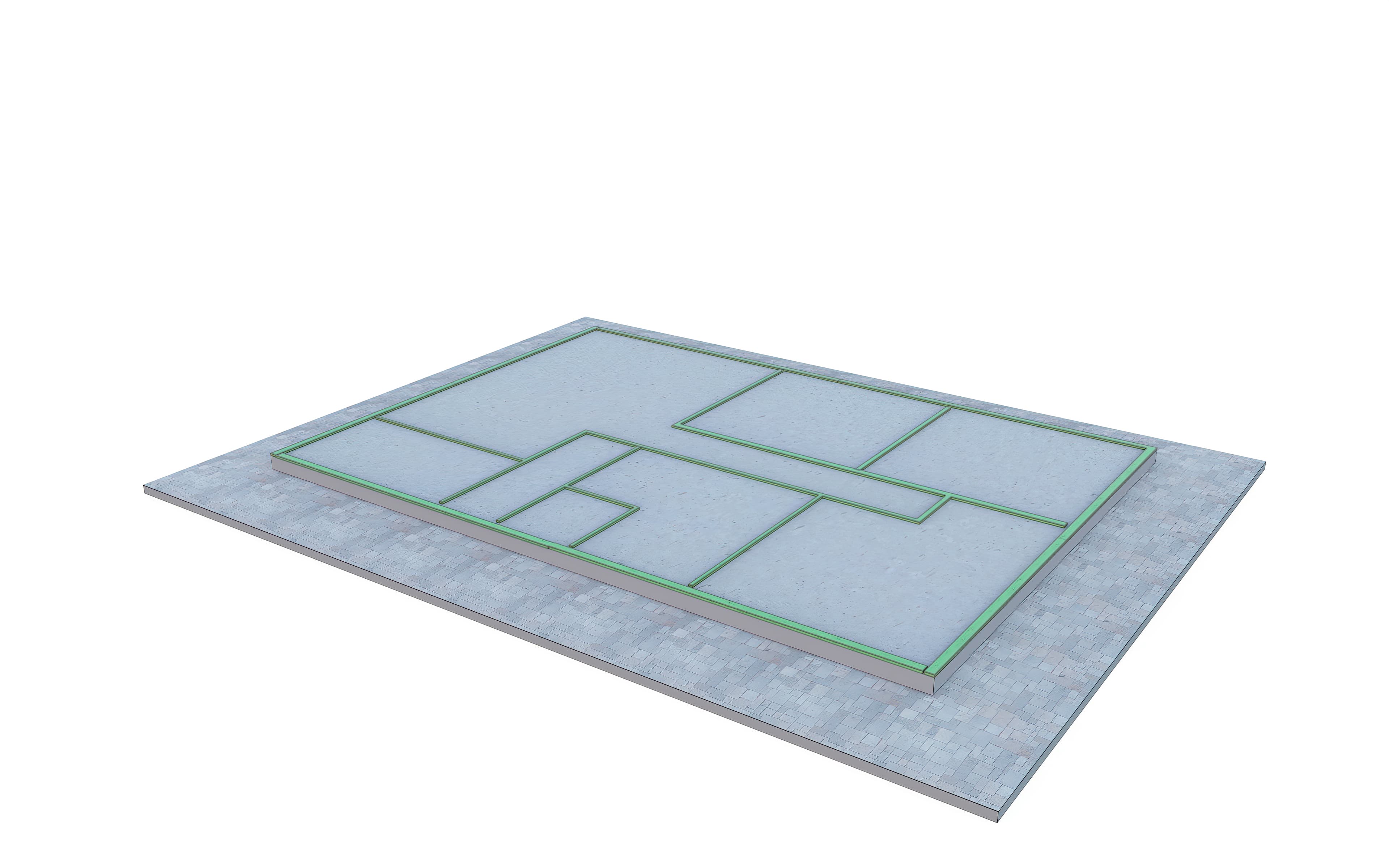

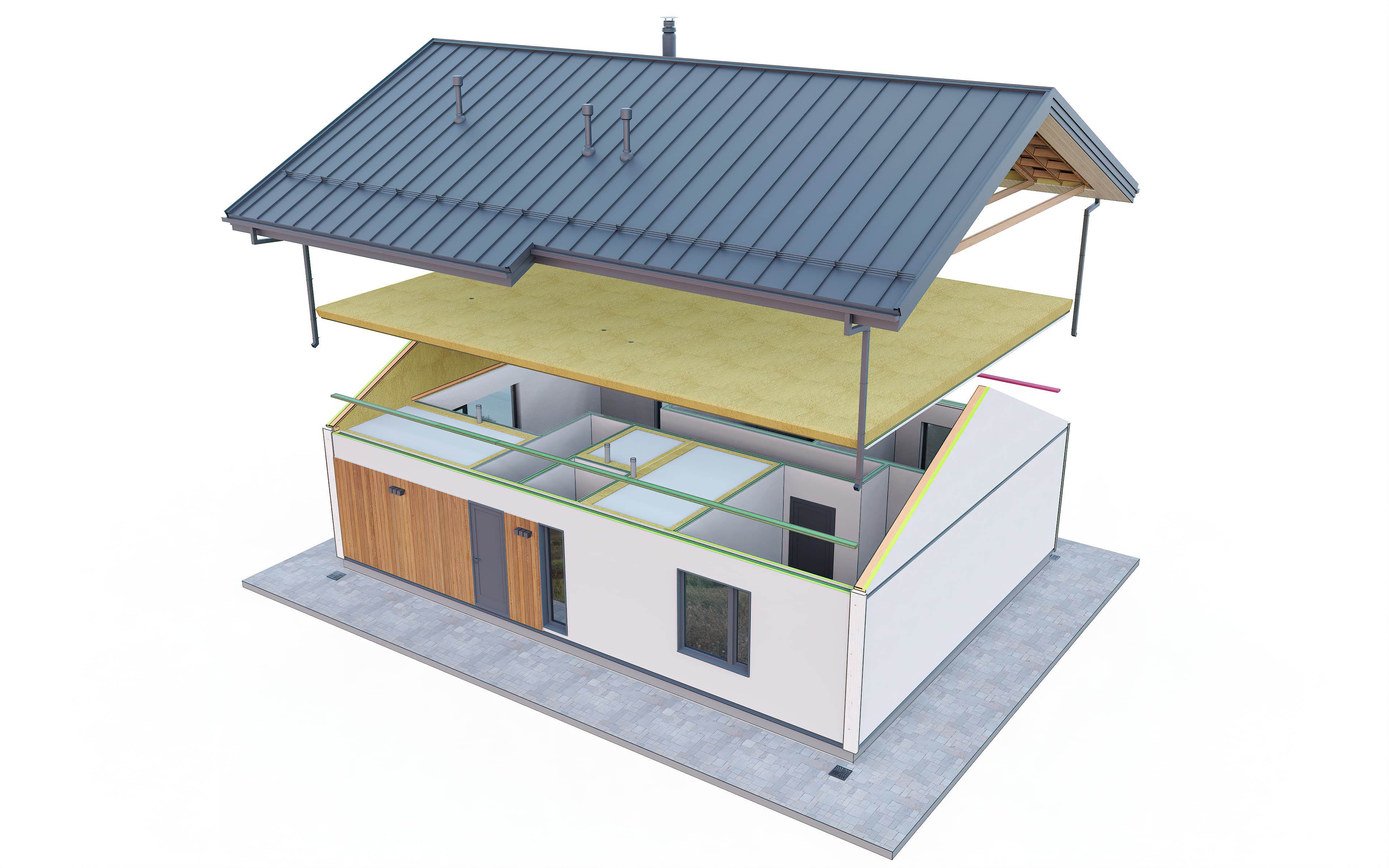

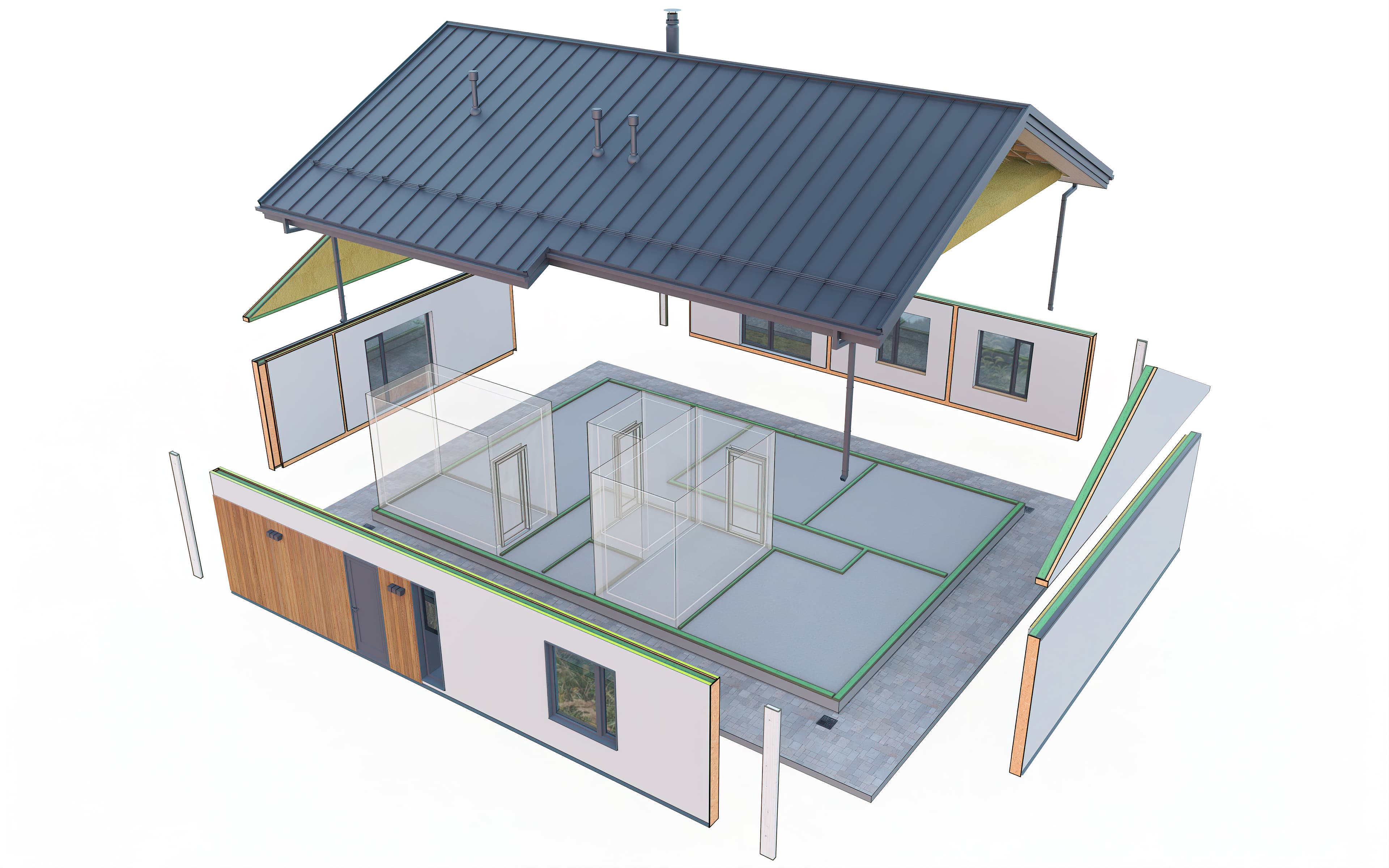

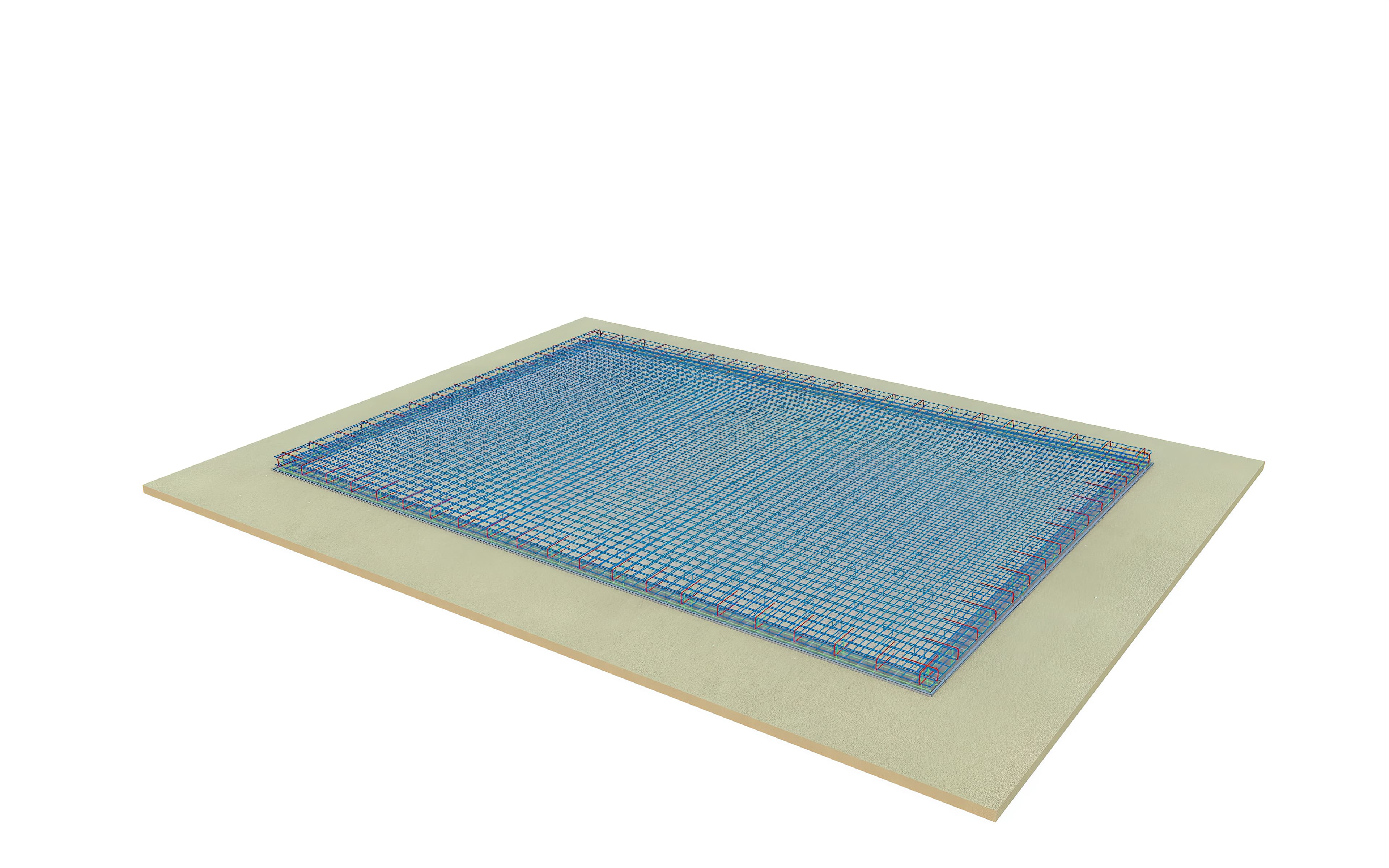

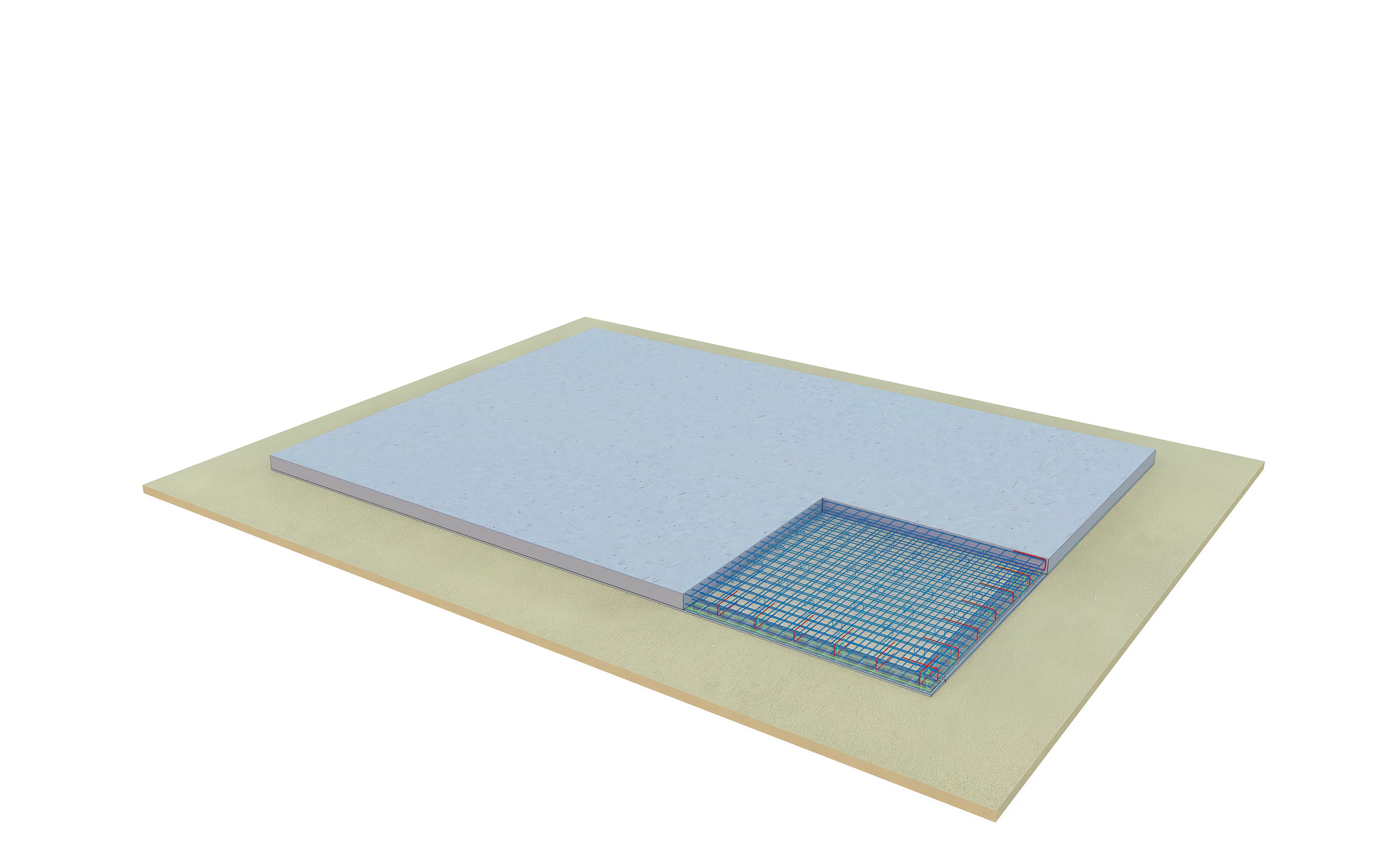

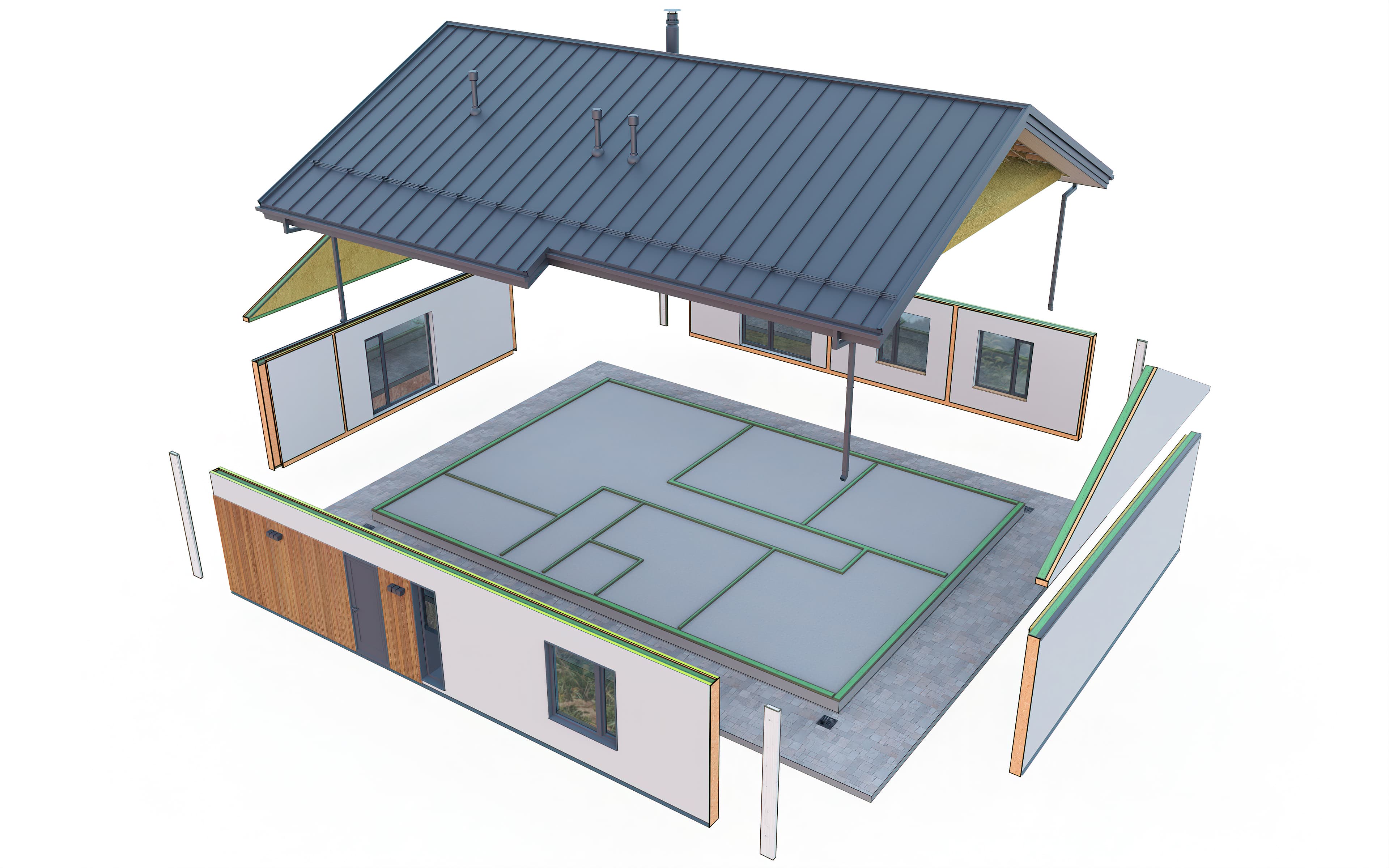

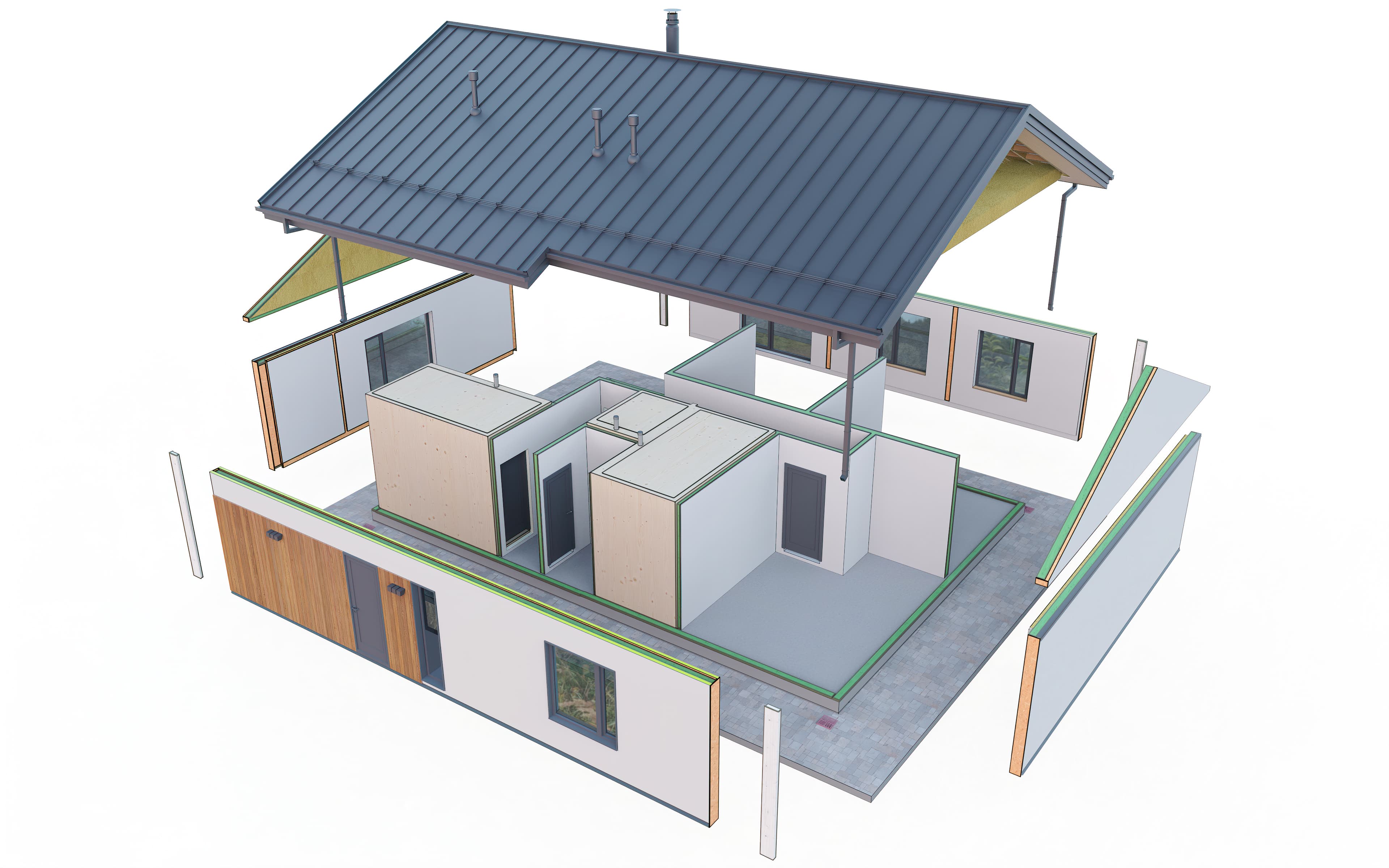

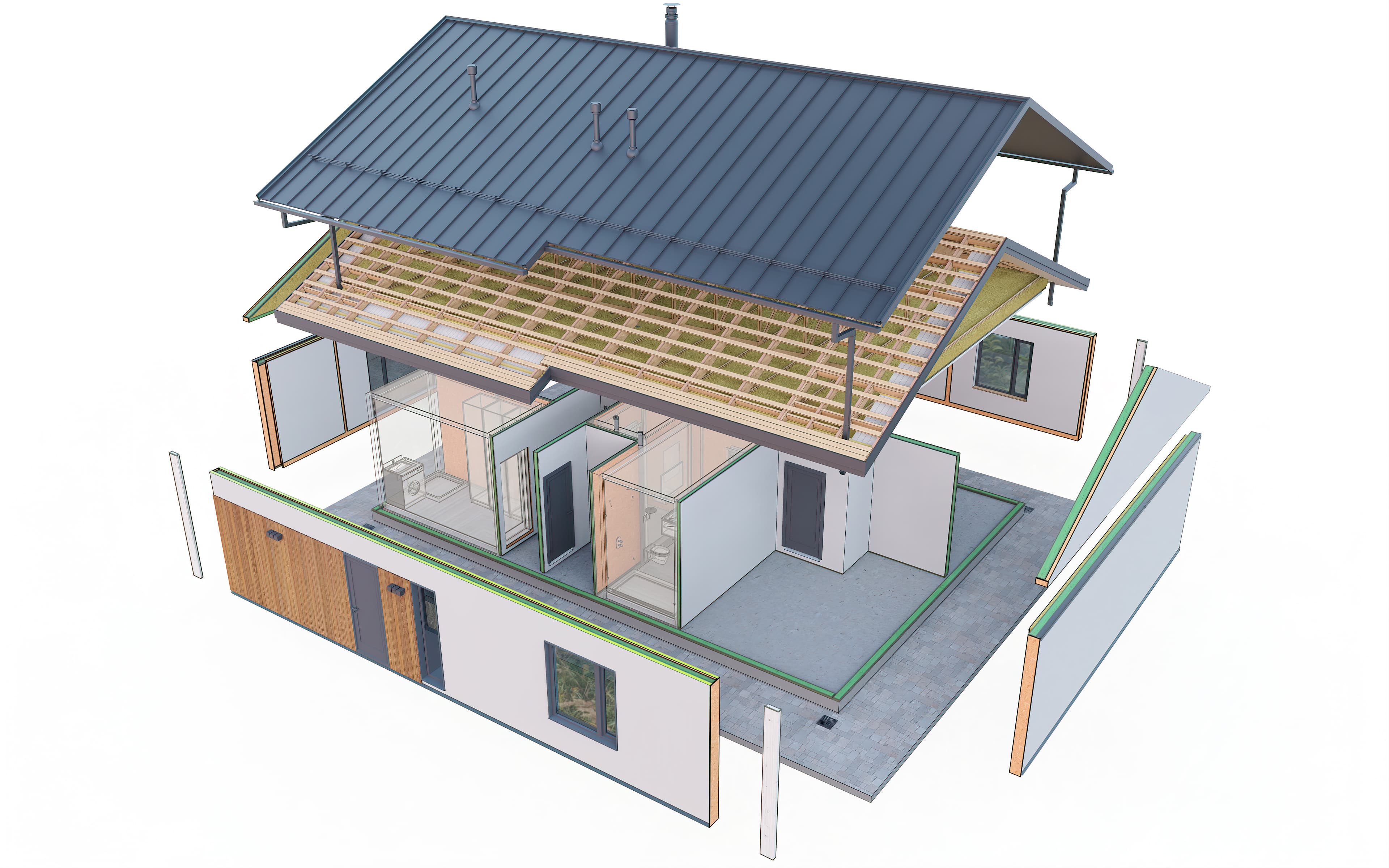

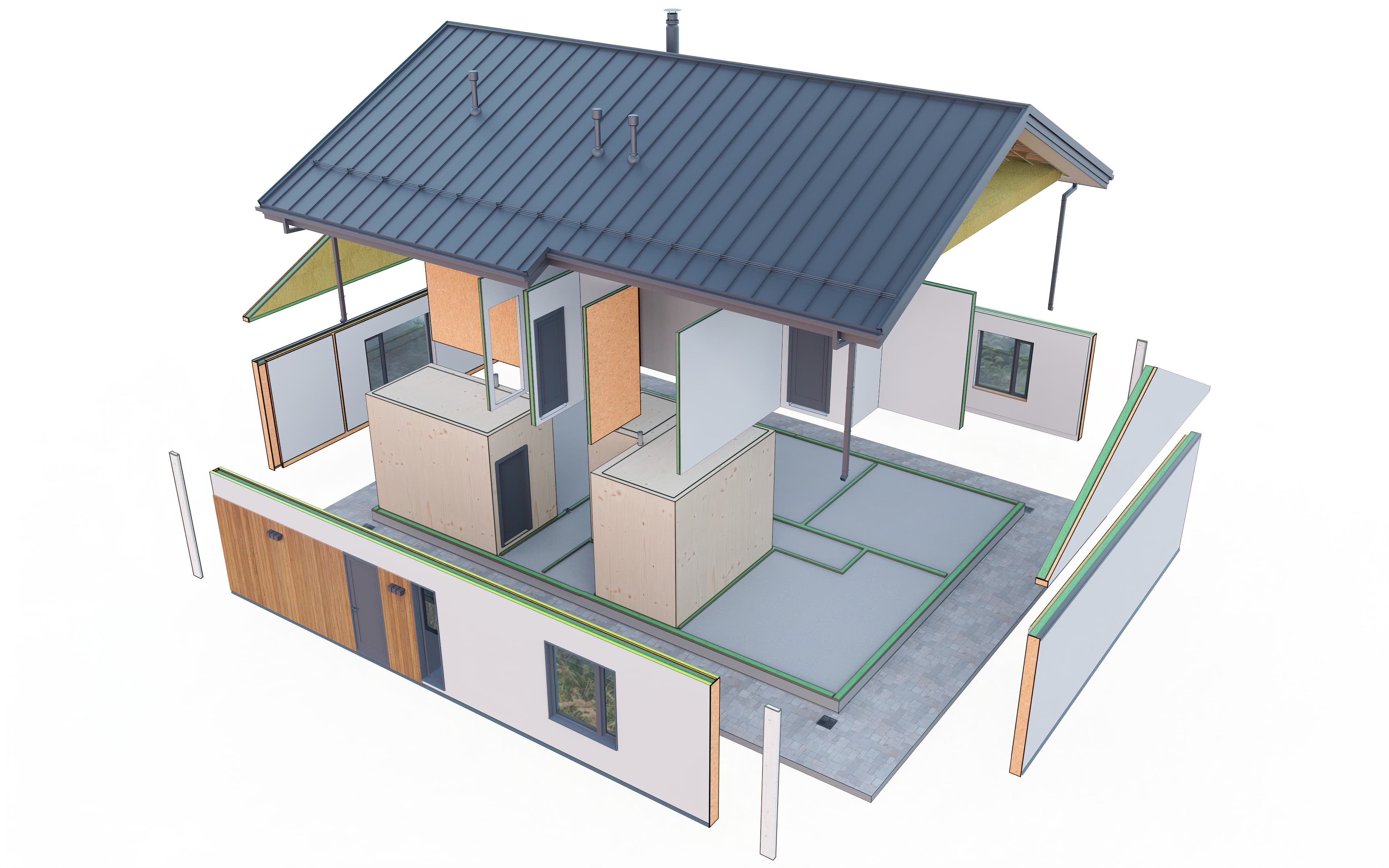

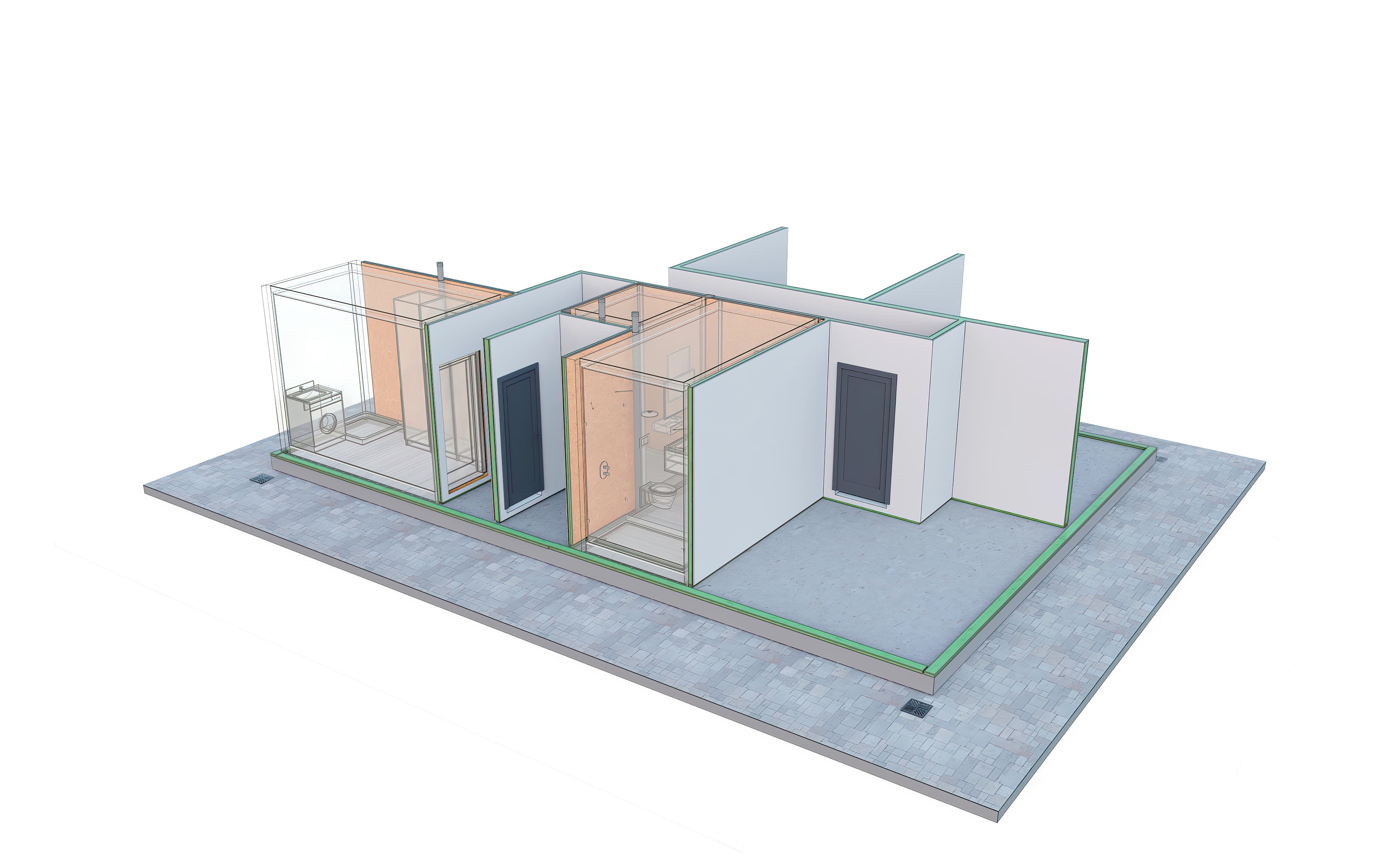

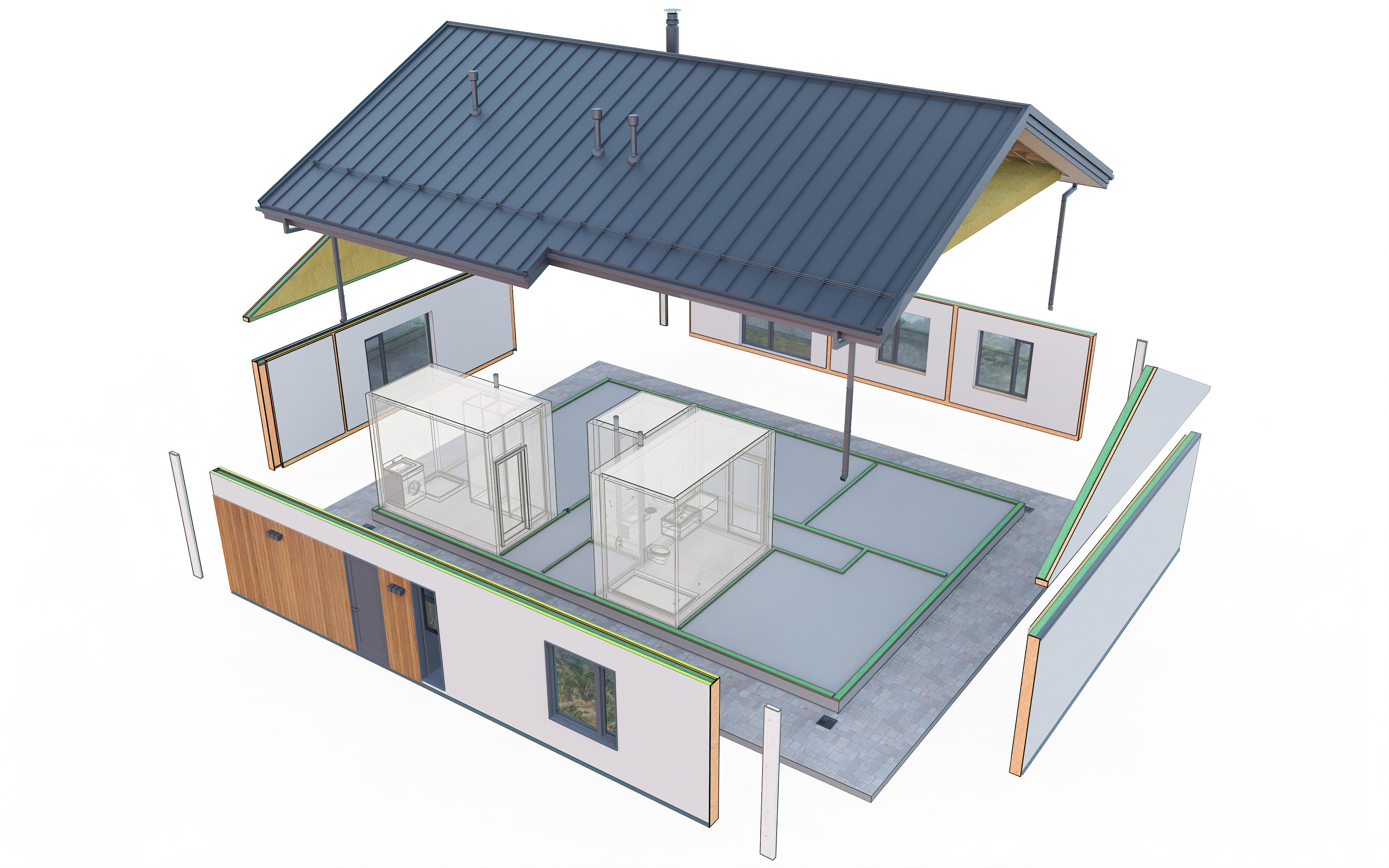

Етапи збірки
Логіка реалізації домокомплекту на об'єкті
Домокомплект складається з панелей зовнішніх та внутрішніх стін, модулів санвузлів і технічного приміщення. Кроквяна система - дерев'яні ферми з використанням металозубчастих пластин (МЗП) методом пресування.
Виробництво та поставка
Домокомплект для швидкої серійної реалізації
Проєкт можна використовувати як базовий формат для громад, відбудови, житла для ВПО, котеджних містечок або серійного девелоперського продукту.

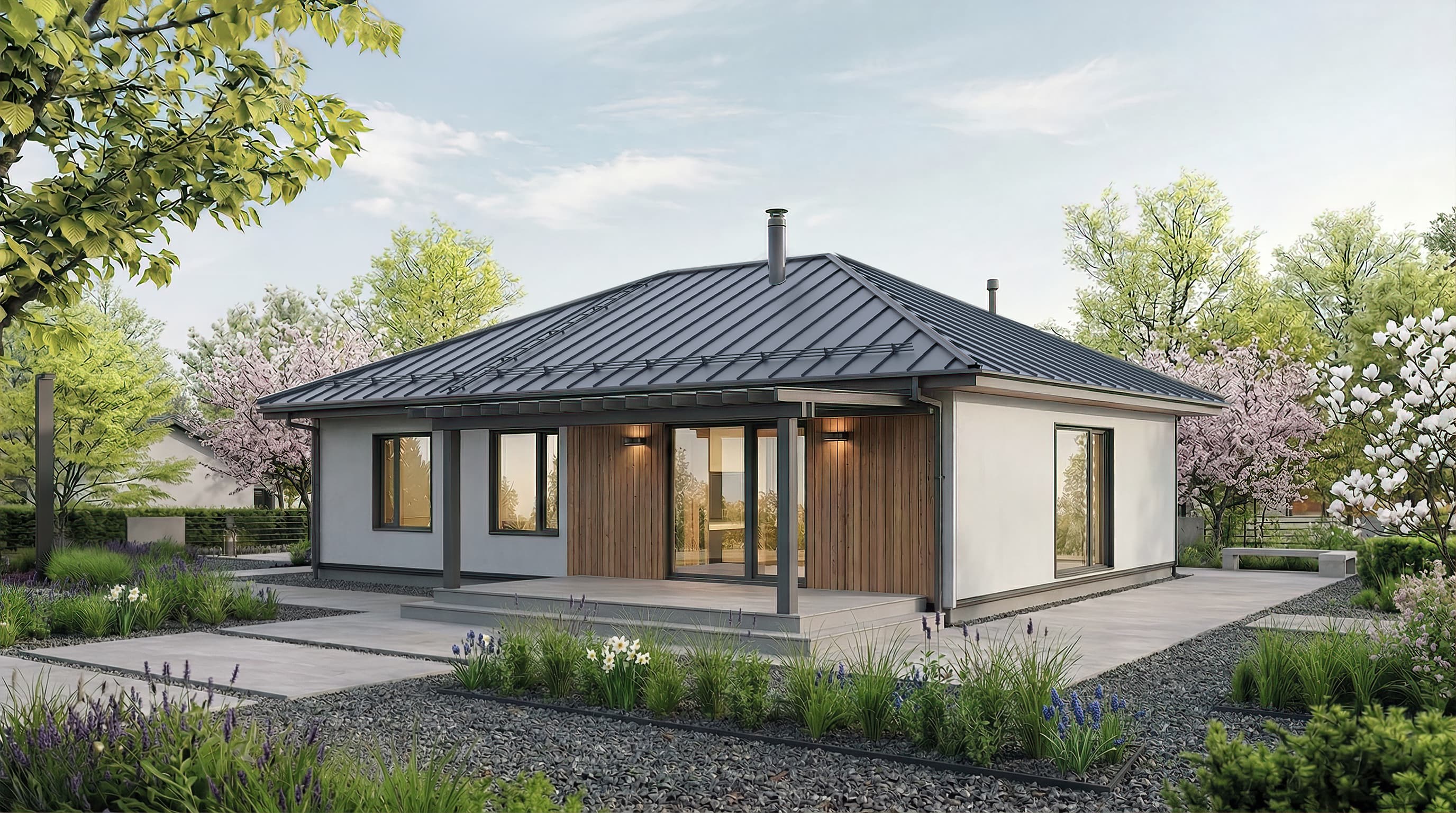

Кровля
двоскатна / вальмова
Фасад
штукатурка / панелі
Внутрішнє оздоблення
під ремонт / під ключ
45 днів
Строк виробництва домокомплекта
3 авто MEGA
Доставка на об'єкт автомобілями 3000 мм висотою
60%
Стадія готовності домокомплекту при поставці
36 годин
Строк монтажу на ділянці (без покриття даху)
Розрахунок проєкту
Отримайте попередній прорахунок «Каркасно-панельний будинок Сімейний 93 м²»
Уточнимо комплектацію домокомплекту, покрівлю, логістику, формат готовності, партію та монтаж під ваш об'єкт.
Що підготуємо
